FREZY SKŁADANE PFN PAFANA S.A. POD PŁYTKI NIESTANDARDOWE (NIEISOWSKIE).

Frezy składane to niezwykle istotne narzędzia do zastosowania w procesach frezowania na frezarkach konwencjonalnych i sterowanych numerycznie CNC.

PFN PAFANA S.A. ma w ofercie frezy składane pod płytki standardowe (ISO) jak i niestandardowe tzw. (nieisowskie).

Niestandardowe płytki frezarskie w ofercie PAFANA i frezy pod te płytki:

1. HPCTurbo – wysokowydajne płytki do frezowania z dużymi posuwami

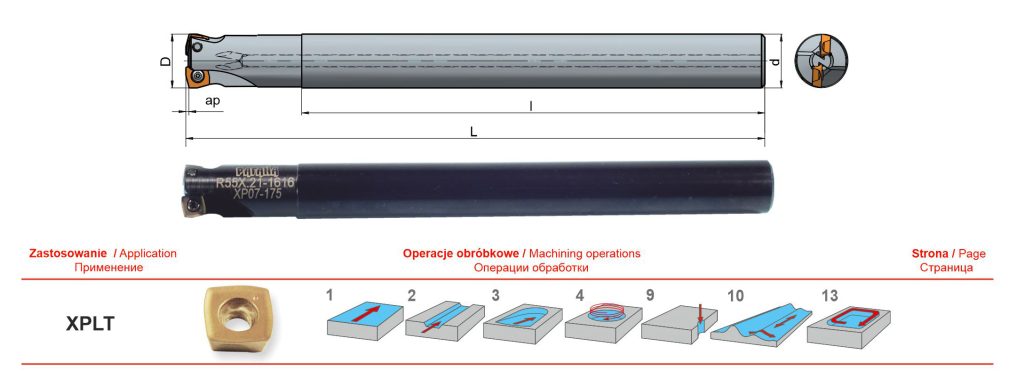

– XPLT 070305 (Κ_r =25°) – frezy trzpieniowe czołowe R55X.21-…XP07…,

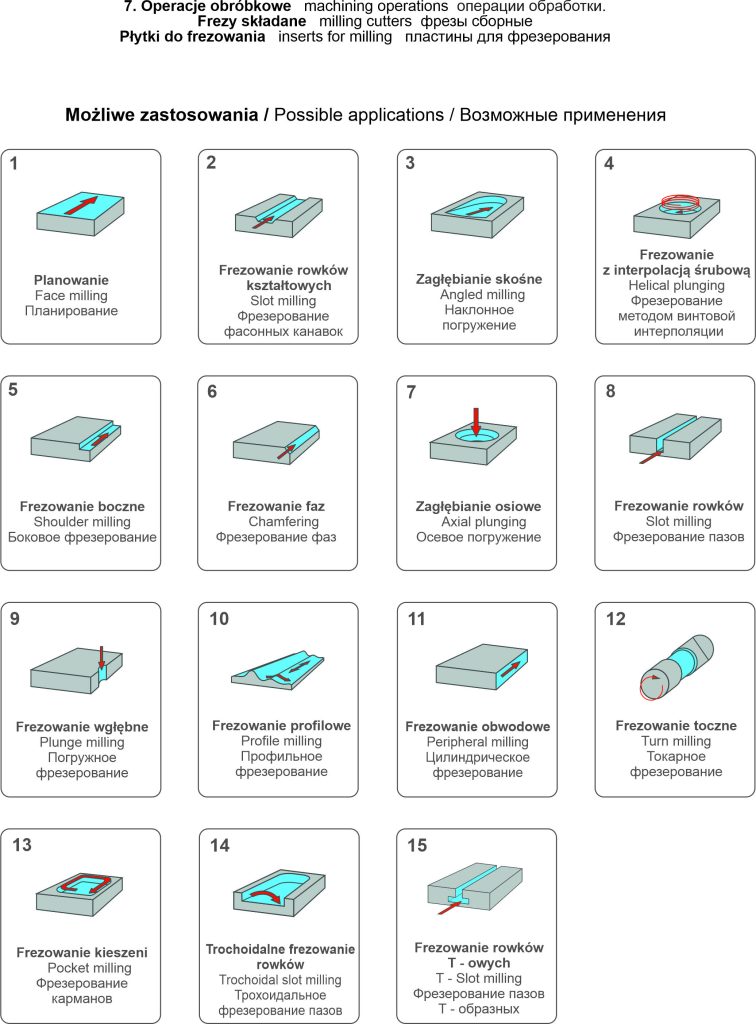

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

ASORTYMENT:

R55X.21-1616XP07-175

R55X.21-2020XP07-200

R55X.21-2525XP07-225

Płytka Pafana:

XPLT 070305

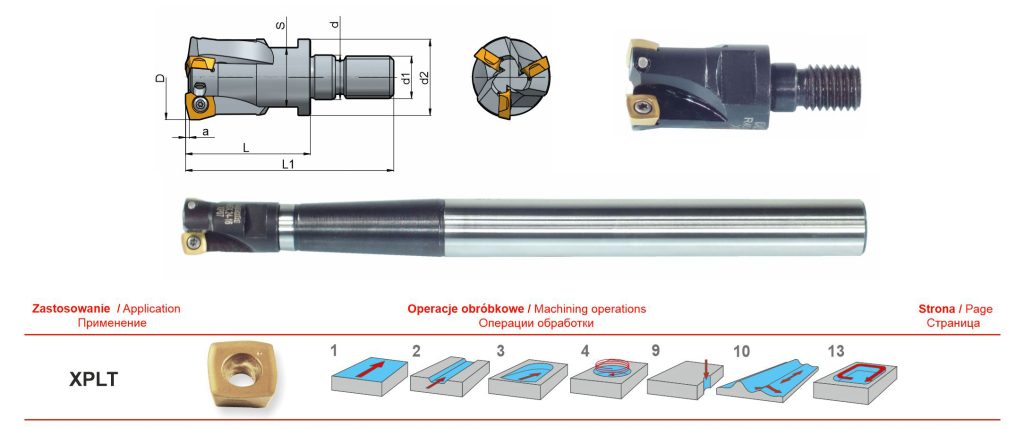

– XPLT 070305 (Κ_r =25°)                                          – frezy składane wkręcane

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

R45X.24-…XPO07….

ASORTYMENT:

R45X.24-16XP07

R45X.24-20XP07

Płytka Pafana:

XPLT 070305

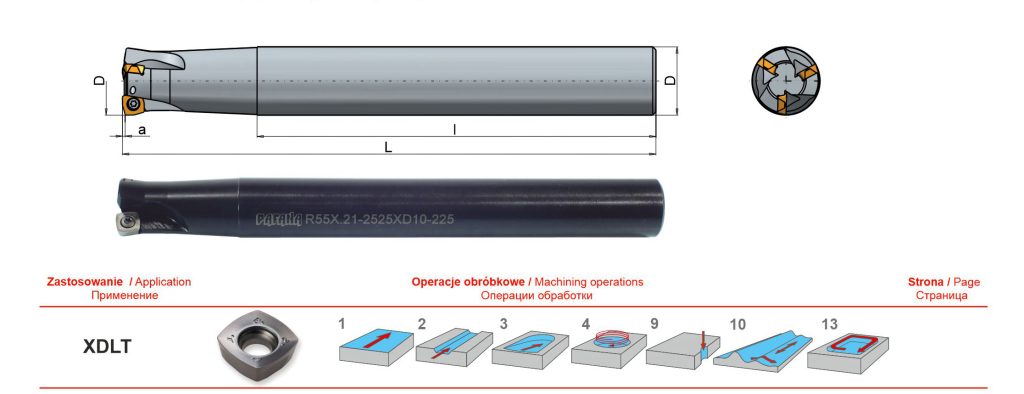

– XDLT 10T308 (Κ_r =25°) – frezy trzpieniowe czołowe R55X.21-…XD10…,

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

ASORTYMENT:

R55X.21-2525XD10-225

R55X.21-3232XD10-250

R55X.21-2525XD10

R55X.21-3232XD10

Płytka Pafana:

XDLT 10T308

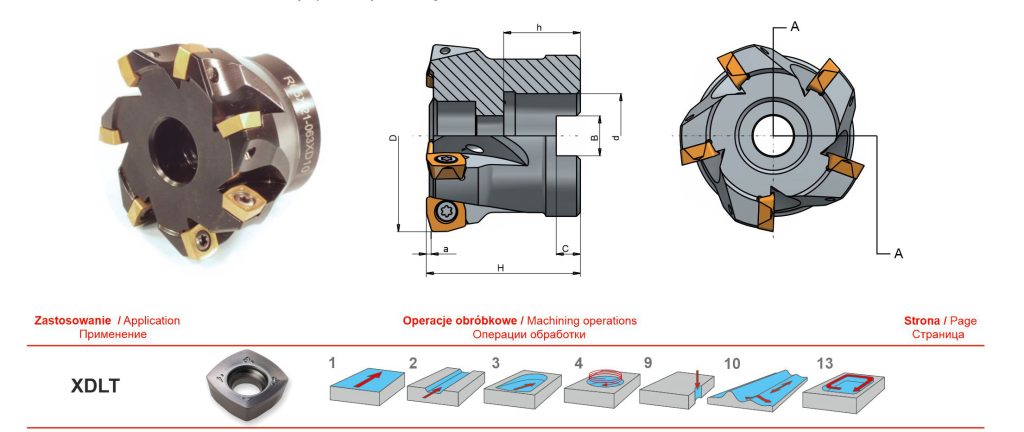

– XDLT 10T308 (Κ_r =25°) – frezy nasadzane czołowe R65X.21-…XD10

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

ASORTYMENT:

R65X.21-040XD10

R65X.21-050XD10

R65X.21-063XD10

R65X.21-080XD10

R65X.21-100XD10

Płytka Pafana:

XDLT 10T308

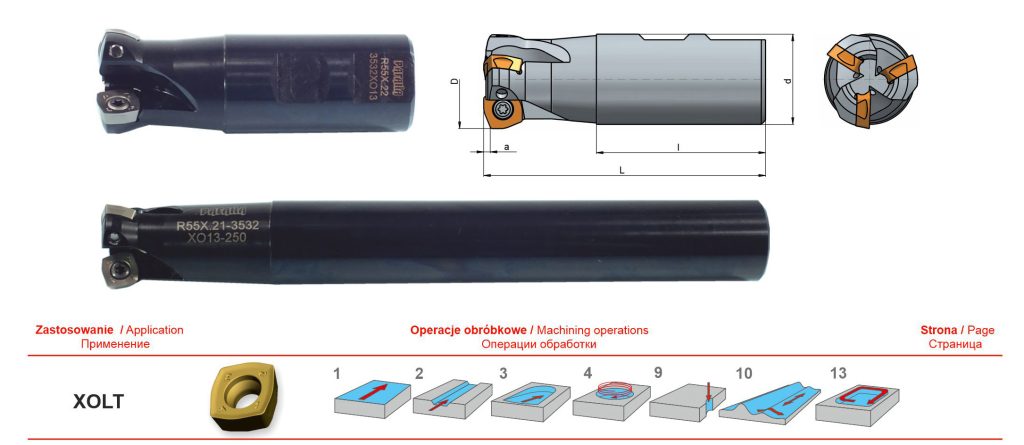

– XOLT 130410 (Κ_r =25°) – frezy trzpieniowe czołowe R55X.22-3532X013…,

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

ASORTYMENT:

R55X.22-3532XO13

R55X.21-3532XO13-250

Płytka Pafana:

XOLT 130410

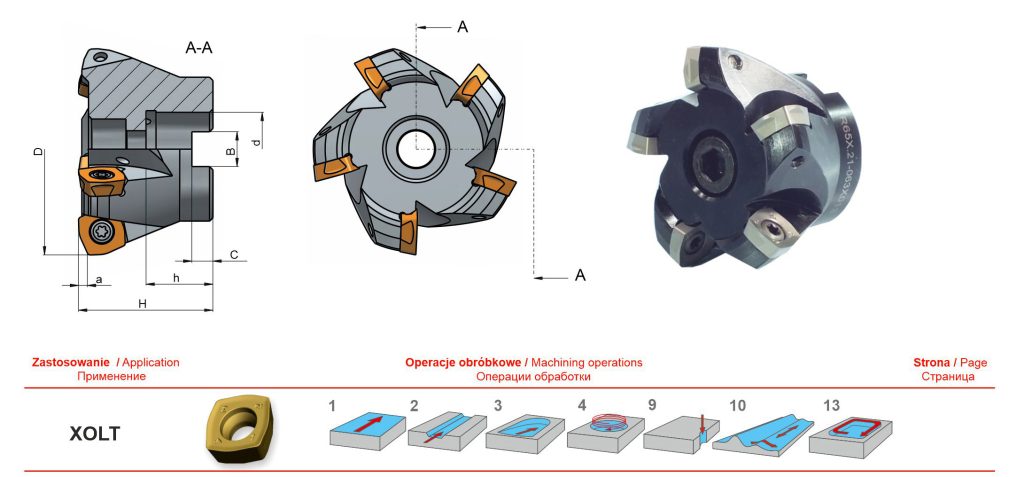

                                          – frezy nasadzane czołowe R65X.21-…XO13.

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 3 – ZAGŁĘBIENIE SKOŚNE, 4 – FREZOWANIE Z INTERPOLACJĄ ŚRUBOWĄ, 9 – FREZOWANIE WGŁĘBNE, 10 – FREZOWANIE PROFILOWE, 13 – FREZOWANIE KIESZENI.

ASORTYMENT:

R65X.21-050XO13

R65X.21-063XO13

R65X.21-080XO13

R65X.21-100XO13

Płytka Pafana:

XOLT 130410

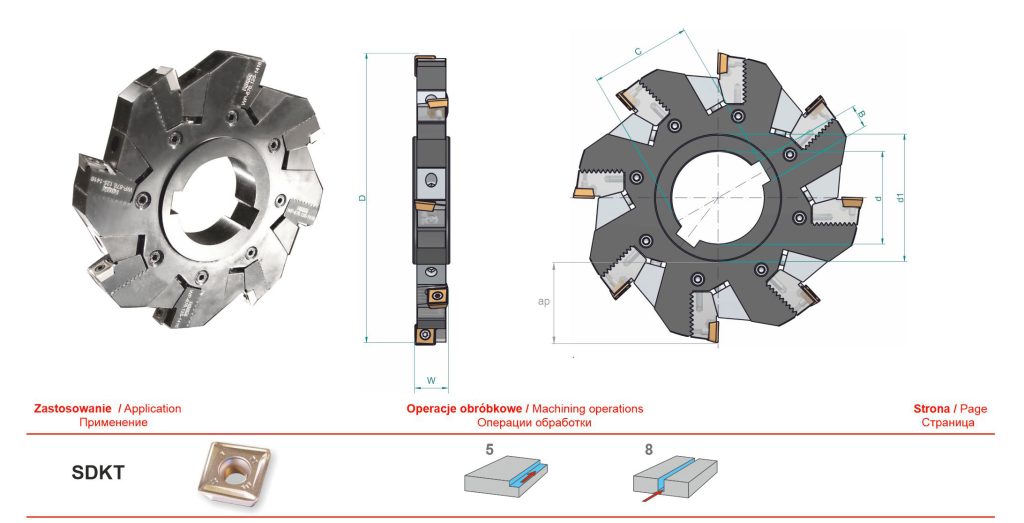

2. SDKT 09T3…(Κ_r =90°) – frezy składane tarczowe, trzystronne, nastawne 676.24-

                                                    …-1416

OPERACJE OBRÓBKOWE: 5 – FREZOWANIE BOCZNE, 8 – FREZOWANIE ROWKÓW.

ASORTYMENT:

           676.24-125-1416

           676.24-200-1416

           676.24-250-1416

           676.24-315-1416

Płytka Pafana:

SDKT 09T3

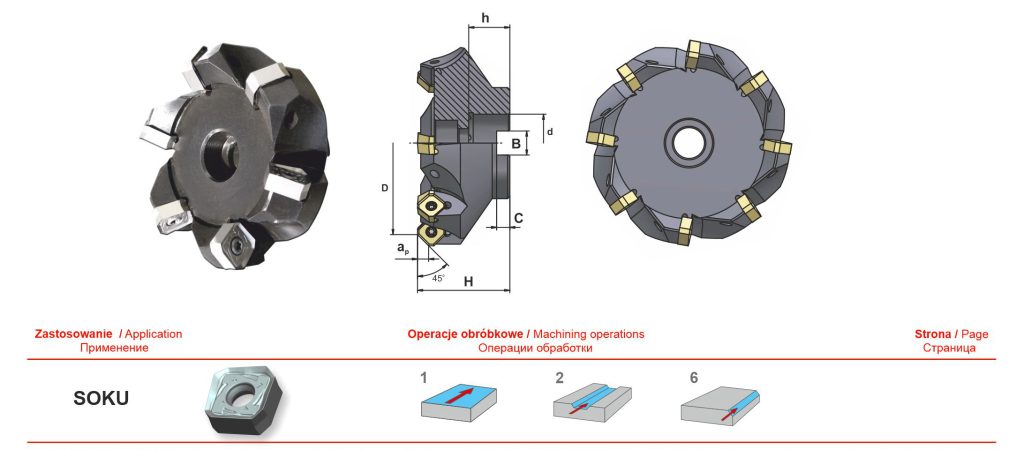

3. SOKU 1205, 1505 (Κ_r =45°) – frezy składane czołowe R646…-…SOKU

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 6 – FREZOWANIE FAZ.

ASORTYMENT:

R646.21-40SOKU12

R646.21-50SOKU12

R646.21-63SOKU12

R646.21-063 SOKU

R646.22-080 SOKU

R646.22-100 SOKU

R646.22-125 SOKU

R646.23-160 SOKU

R646.23-200 SOKU

R646.23-250 SOKU

R646.23-315 SOKU*

R646.23-350 SOKU*

    * – frezy na specjalne zamówienie / milling cutters on special order  /

Płytka Pafana:

SOKU 1505

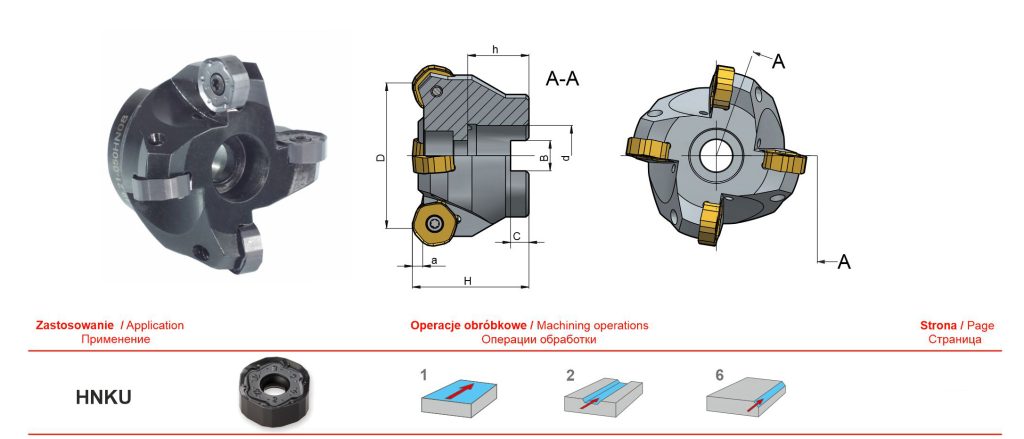

4. HNKU 0806 (Κ_r =45°) – frezy nasadzane czołowe R649.21-…HN08

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 6 – FREZOWANIE FAZ.

ASORTYMENT:

R649.21-040HN08

R649.21-050HN08

R649.21-063HN08

R649.21-080HN08

R649.21-100HN08

R649.21-125HN08

Płytka Pafana:

HNKU 0806

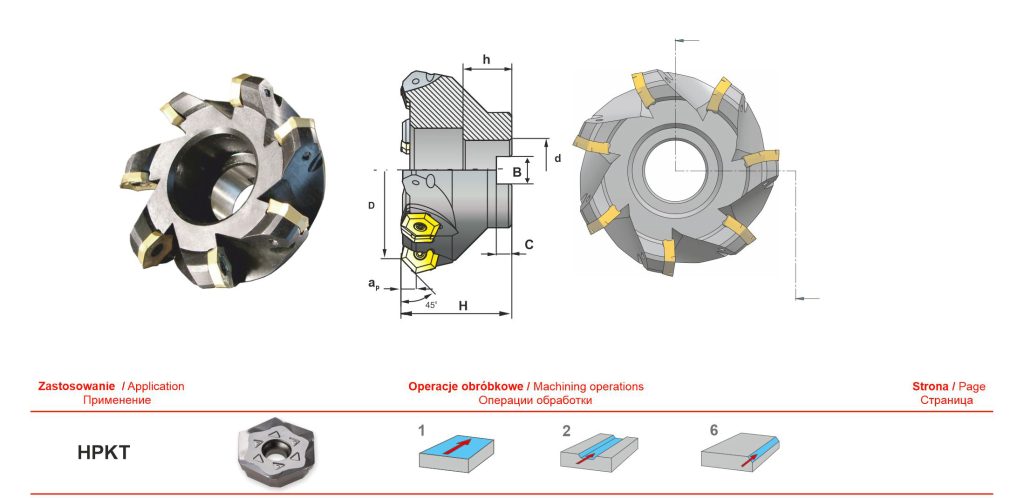

5. HPKT 0604 (Κ_r =45°) – frezy nasadzane czołowe R649…-…HPKT

OPERACJE OBRÓBKOWE: 1 – PLANOWANIE, 2 – FREZOWANIE ROWKÓW KSZTAŁTOWYCH, 6 – FREZOWANIE FAZ.

ASORTYMENT:

R649.21-050

R649.21-063

R649.22-080

R649.22-100

Płytka Pafana:

 HPKT 0604

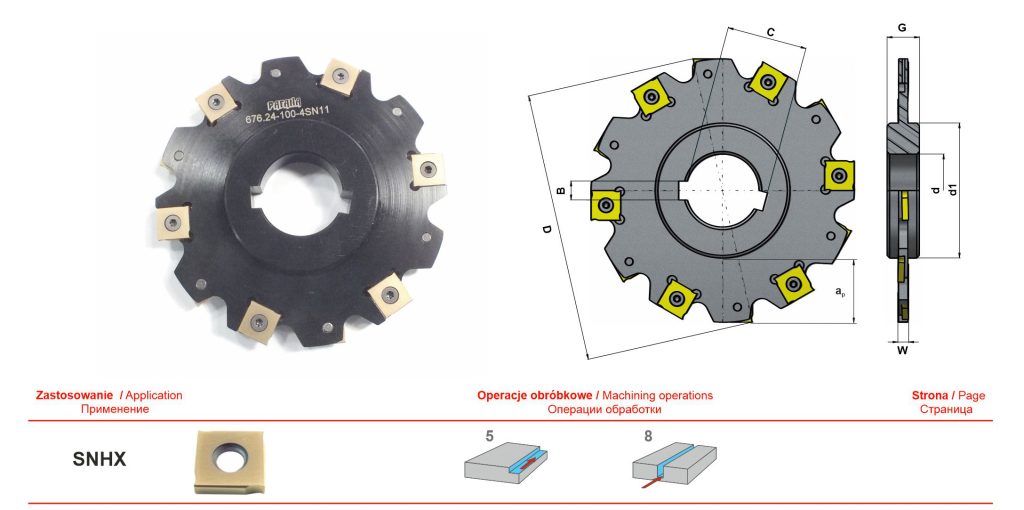

6. SNHX 1102 (1203) ( 1205) (Κ_r =90°) – frezy  piłkowe – z płytkami SNHX do

         frezowania rowków oraz przecinania 676.24-100-4SN11.

OPERACJE OBRÓBKOWE: 5 – FREZOWANIE BOCZNE, 8 – FREZOWANIE ROWKÓW.

ASORTYMENT:

          676.24-100-4SN11

          676.24-125-4SN11

          676.24-160-4SN11

          676.24-100-6SN12

          676.24-125-6SN12

          676.24-100-10SN12

          676.24-125-10SN12

Płytka Pafana:

SNHX 1102 (1203) ( 1205)

Galeria imponująca w obrazach jak i imponująca w możliwościach obróbkowych. Płytki wymienne są wieloostrzowe, mocowania trwałe i sprawdzone w obróbce.

Pomyśleć ile to daje pewności w planowaniu produkcji i w realizacjach obróbkowych.
