Rozwiązanie problemów:

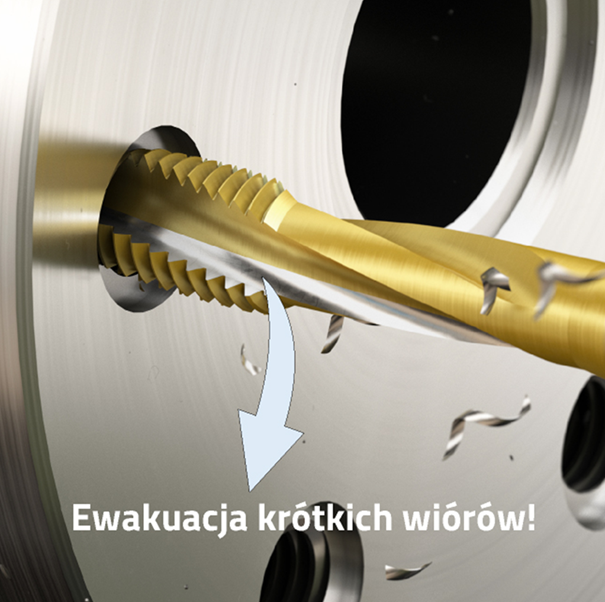

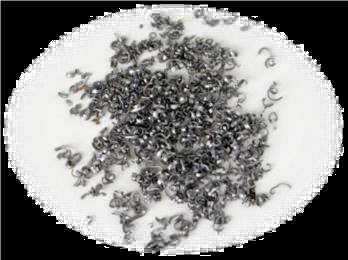

Nowy gwintownik YG-1 dający krótkie wióry (Chip Breaker) to rozwiązanie problemu dla małej produktywności gwintowania, spowodowanego długimi wiórami. Gwintownik z łamaczem wiórów (Chip Breaker) tworzący krótkie wióry co zapobiega gromadzeniu się wiórów podczas pracy narzędzia. Krótkie wióry!

Korzyści

Gwintownik maszynowy YG-1, z łamaczem wiórów (Chip Breaker) wytwarza krótkie, kontrolowane wióry, które eliminują zatykanie się luk wiórowych. Eliminuje się w ten sposób również potencjalne uszkodzenie gwintownika przy wykręcaniu z powodu wyszczerbienia / wyłamania ostrzy skrawających tworzących zarys gwintu. Łamacz wiórów (Chip Breaker) jest to nowa technologia, która zapewnia najskuteczniejszy sposób eliminacji długich, wstęgowych wiórów (pakietowanie się wiórów w lukach wiórowych, obwijanie się wiórów na chwycie), które często występują podczas gwintowania stali węglowych i stopowych.
Gwintownik ten ma konstrukcję o kącie skrętu ostrzy 15˚ i posiada geometrię „łamacza wiórów” (Chip Breaker), która jest na końcu szlifowana po pokryciu powłoką jednowarstwową TiN (azotek-tytanu) gwintownika. Geometria do tworzenia krótkich wiórów zapewnia doskonały odpływ wiórów z przestrzeni obróbczej i brak możliwości występowania wad podczas pracy narzędzia.
Gwintownik jest idealny do wszystkich zastosowań, w których kontrola wiórów jest bardzo ważna częsta podczas obróbki skrawaniem.
Dotyczy to przeważnie obróbki poziomej w mniejszym stopniu obróbki pionowej.

Cechy produktu

• Łamacz wiórów (Chip Breaker): Specjalny proces szlifowania ostrzy i luk wiórowych zapewnia doskonałą łatwość uzyskiwania krótkich wiórów przy jednoczesnym zachowaniu dużej wytrzymałości krawędzi skrawającej.
• Kąt spirali 15˚: Odprowadzenie wiórów z przestrzeni obróbczej staje się stosunkowo łatwe.
• Specjalna geometria gwintu: Redukcja momentu obrotowego i ryzyka przeciążenia narzędzia w porównaniu do konwencjonalnych gwintowników.
• Powłoka TiN (azotek-tytanu): Zwiększa odporność narzędzi na zużycie i zmniejsza tarcie między narzędziem a detalem.
• Materiał HSS-E: stal narzędziowa z zawartością kobaltu jest szczególnie odpowiednia do zastosowań wymagających odporności na zużycie i tarcie.
• Krótki nakrój Form E: Długość 1–1,5xP do jak najgłębszego wykonania w otworze pełnego zarysu gwintu.
• Chłodzenie wewnętrzne: Wykonania z centralnym otworem chłodzącym który ułatwia odprowadzenie krótkich wiórów z przestrzeni obróbczej.

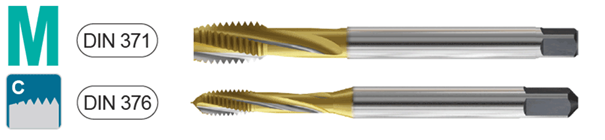

Wykonania gwintowników maszynowych dający krótkie wióry (typ Chip Breaker). Gwintowniki Metryczne z podziałka normalną DIN 371, DIN376.

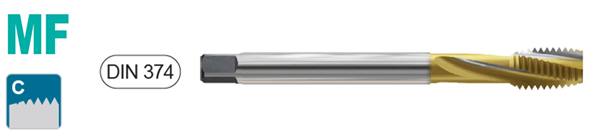

Gwintowniki Metryczne z podziałka drobnozwojną DIN 374.

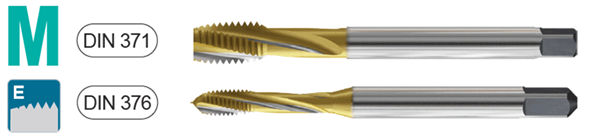

Gwintowniki Metryczne z podziałka normalną DIN 371, DIN376 oraz z krótkim nakrojem.

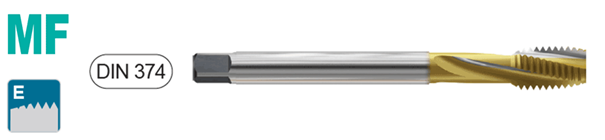

Gwintowniki Metryczne z podziałka drobnozwojną DIN 374 oraz krótkim nakrojem.

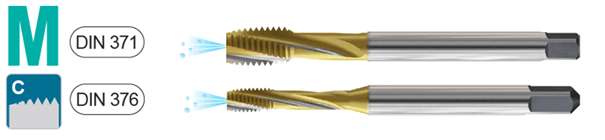

Gwintowniki Metryczne z podziałka normalną DIN 371, DIN376 posiadające wewnętrzy układ doprowadzenia chłodzenia.

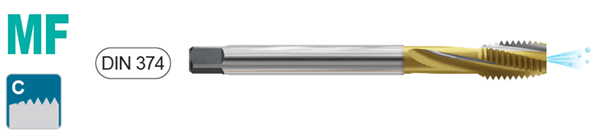

Gwintowniki Metryczne z podziałka drobnozwojną DIN 374 oraz posiadające wewnętrzy układ doprowadzenia chłodzenia.

Zastosowanie gwintowników do obróbki materiałów Ponieważ główna krawędź skrawająca ostrzy jest bez powłoki, to gwintowniki te nadają się znakomicie do pracy w miękkich materiałach z których powstają długie wióry.
Bardzo dobrze gwintowniki te nadają się do obróbki stali automatowej, niestopowej, niskostopowej, wysokostopowej i narzędziowej, ale wszystkie materiały w stanie miękkim do 32 HRc.

Klienci, dla których nowe gwintowniki są polecane i dedykowane

• Polecamy zastosowanie nowych gwintowników dla klientów, którzy mają problemy z powodu długich wiórów podczas obróbki gwintowania.
• Szczególnie gwintowniki te są dedykowane dla klientów w przemyśle motoryzacyjnym, którzy produkują wały korbowe, drążki kierownicze, korbowody i piasty.
• Generalnie jest to rozwiązanie do zastosowania dla wszystkich rodzajów obróbki poziomej lub głębokich gwintów w obróbce pionowej.

Ściągnij nowy folder YG-1 przedstawiająca całą ofertę dla gwintowników dających krótkie wióry (Chip Breaker) wszystkie wykonania gwintowników, zastosowanie i parametry pracy.

Przedstawione w artykule nowe gwintowniki YG-1 dający krótkie wióry (Chip Breaker) są tylko wybranymi pozycjami z szerokiej oferty YG-1 Poland. Natomiast wszystkie produkowane i oferowane gwintowniki YG-1 znajdują się w naszym nowym katalogu 2022/2023.

Zapraszam do korzystania z naszej pełnej oferty produktowej, a nasi doradcy techniczni odpowiedzą na Państwa pytania i przedstawią odpowiednie oferty handlowe. W razie dodatkowych pytań zapraszam do kontaktu

Opracowanie artykułu:

Andrzej Cieplak
Product manager – narzędzia obrotowe, wiercenie, gwintowanie.
