STRONG BLADE SYSTEM.
NOŻE TOKARSKIE SKŁADANE DO PRZECINANIA, WCINANIA, ROWKOWANIA.
Listwa 155.19-..-.
ZASTOSOWANIE:

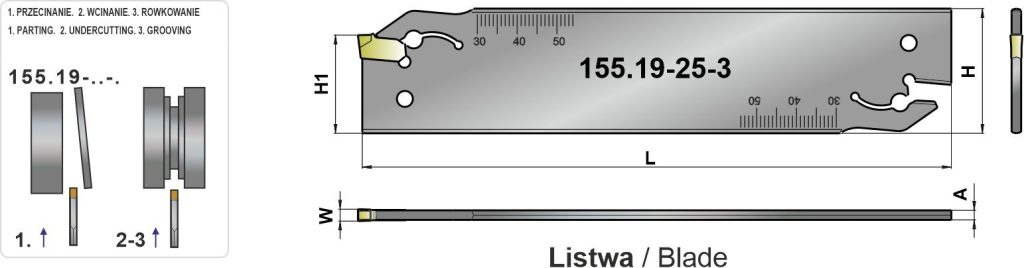

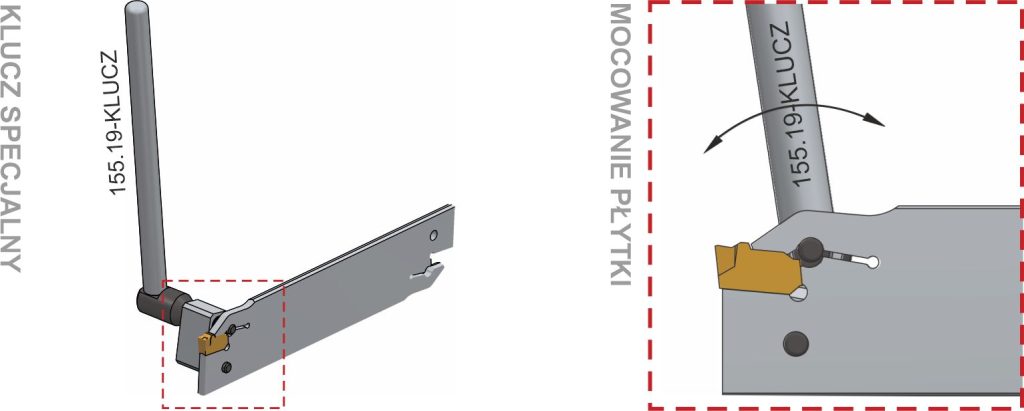

Noże tokarskie składane przecinaki listwowe 155.19-..-. z płytkami wymiennymi PSN mocowanymi siłami sprężystości to nowoczesne narzędzia służące do przecinania detali o dużych średnicach i wykonywania głębokich wcięć promieniowych. Płytka mocowana jest w gnieździe noża przy użyciu specjalnego klucza (155.19-KLUCZ) którym „rozwieramy” powierzchnie mocujące.
ASORTYMENT:

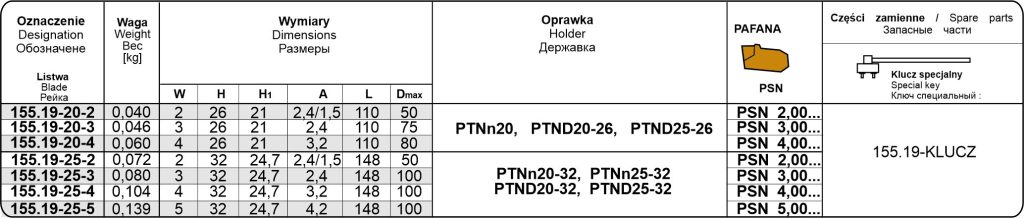

LISTWA 155.19-20-2
PŁYTKI PAFANA: PSN 2,00S-0,20M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 2,00F-0,20ALU NK15A (K(N)).
OPRAWKI: PTNn20, PTND20-26, PTND25-26

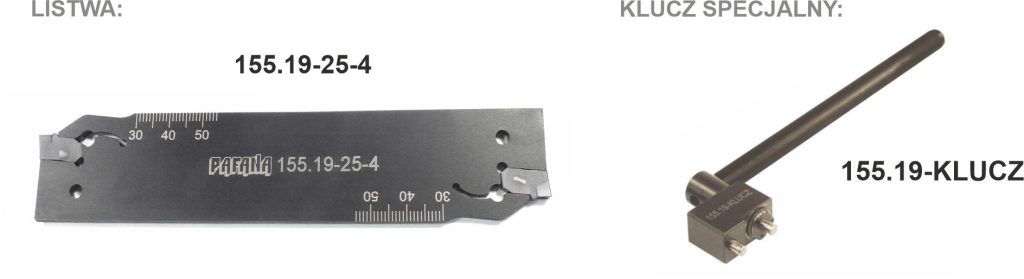

KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-20-3
OPRAWKI: PTNn20, PTND20-26, PTND25-26.
PŁYTKI PAFANA: PSN 3,00S-0,30M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 3,00F-0,30ALU NK15A (K(N)).
KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-20-4
PŁYTKI PAFANA: PSN 4,00S-0,40M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 4,00F-0,40ALU NK15A (K(N)).
OPRAWKI: PTNn20, PTND20-26, PTND25-26.
KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-25-2
PŁYTKI PAFANA: PSN 2,00S-0,20M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 2,00F-0,20ALU NK15A (K(N)).
OPRAWKI: PTND20-32, PTND25-32, PTNn20-32, PTNn25-32.
KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-25-3
PŁYTKI PAFANA: PSN 3,00S-0,30M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 3,00F-0,30ALU NK15A (K(N)).
OPRAWKI: PTND20-32, PTND25-32, PTNn20-32, PTNn25-32.
KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-25-4
PŁYTKI PAFANA: PSN 4,00S-0,40M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K), PSN 4,00F-0,40ALU NK15A (K(N)).
OPRAWKI: PTND20-32, PTND25-32 PTNn20-32, PTNn25-32.
KLUCZ SPECJALNY: 155.19-KLUCZ.
LISTWA 155.19-25-5
PŁYTKI PAFANA: PSN 5,00S-0,40M2 BP35H (P), FP40H (P), FP40H (M), BP35H (K),.
OPRAWKI: PTND 20-32, PTND25-32 PTNn20-32, PTNn25-32.
KLUCZ SPECJALNY: 155.19-KLUCZ.
ZALETY:
Ustalenie płytki na dwóch powierzchniach pryzmatycznych i jednej powierzchni płaskiej z jednoczesnym zamocowaniem siłami sprężystości pozwala uzyskać bardzo dobrą sztywność, dokładność i powtarzalność mocowania, co zapewnia trwałość płytki wymiennej, i całego narzędzia.

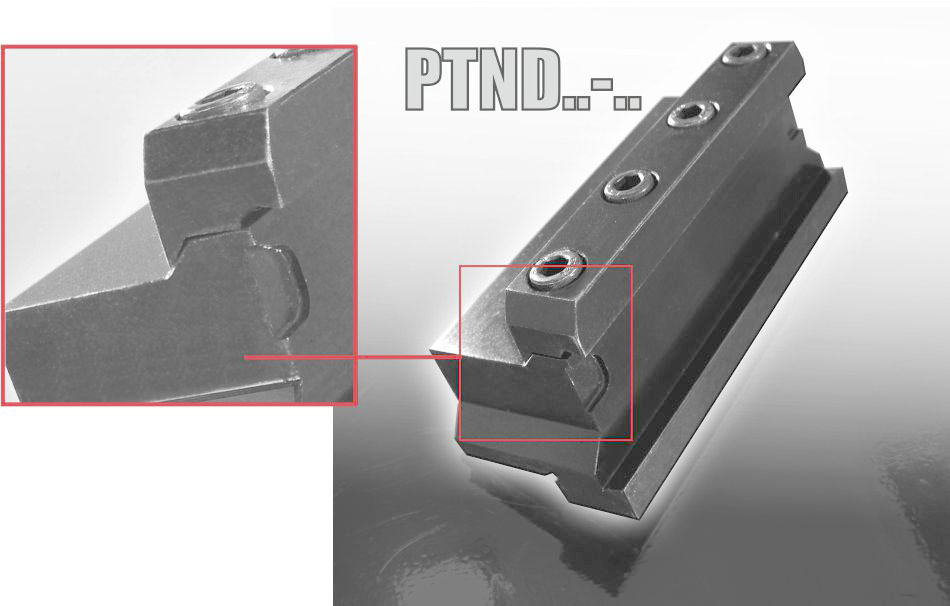

1. Do mocowania przecinaków listwowych 150.19-..-., 151.19-..-., 155.19-..-. należy stosować oprawki
PTND oraz PTNn.

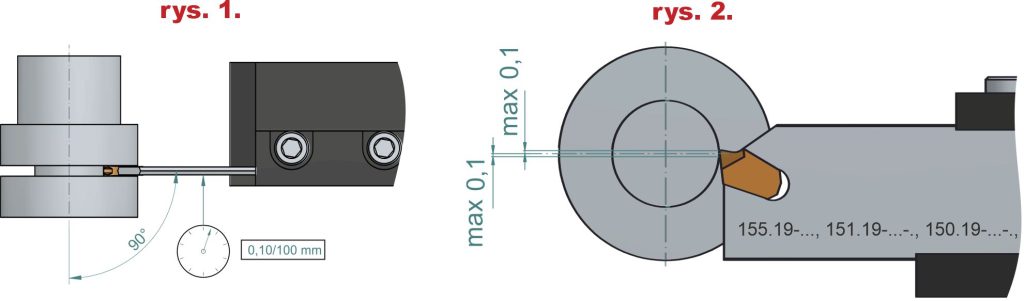

2. Jednym z najważniejszych warunków poprawnej pracy przecinaków jest zapewnienie prostopadłego ustawienia narzędzia w stosunku do osi przedmiotu obrabianego – rys. 1.
Krawędź skrawająca powinna być ustawiona w stosunku do osi przedmiotu obrabianego na wysokości +/-0,1 (korzystniejsze jest ustawienie powyżej osi) – rys. 2.
W czasie obróbki należy obficie podawać chłodziwo bezpośrednio na krawędź skrawającą.
