NARZĘDZIA „SMARTCUT” PAFANA.

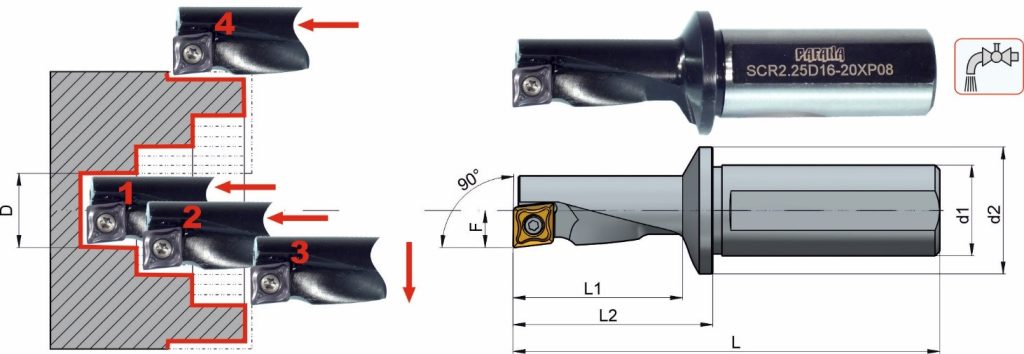

Uniwersalne jednoostrzowe narzędzie tokarskie do wiercenia (1) w pełnym materiale
z możliwością roztaczania (2), toczenia poprzecznego (3), wzdłużnego (4).
Korzyści dla Klienta:
– zmniejszenie kosztów narzędziowych w wyniku zastosowania jednego narzędzia do wielu
zabiegów technologicznych,
– możliwość wykonania płaskiego dna wierconego otworu,
– skrócenie czasu przezbrojenia i przeprogramowania maszyny,
– szeroki zakres wierconych otworów w pełnym materiale od Ø8 do Ø32 mm,
– kierunkowe chłodzenie przez narzędzie zapewnia prawidłowe odprowadzenie wiórów i ciepła
z obszaru obróbki.

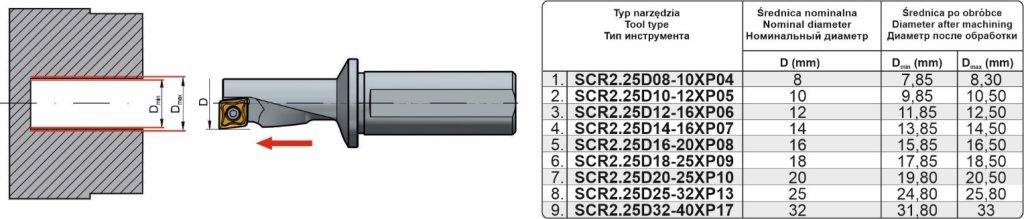

Możliwe jest wykonywanie otworów o nieznacznie mniejszej lub większej średnicy od średnicy
nominalnej D (tabela poniżej). Wiercenie pozaosiowe.

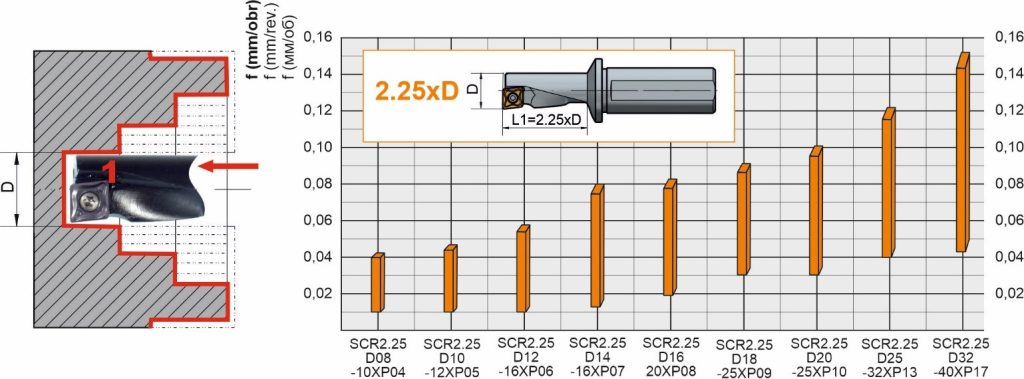

Wiercenie (1):

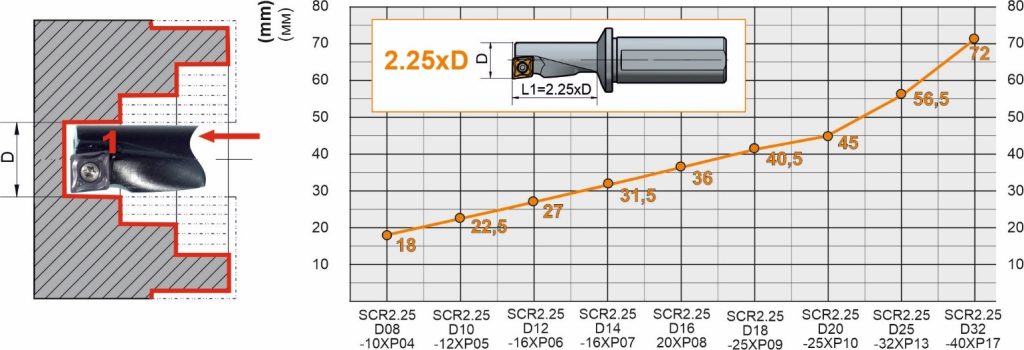

Głębokość wiercenia (1):
W czasie wiercenia otworów w materiale pełnym należy stosować obfite doprowadzenie
chłodziwa o ciśnieniu 5 – 10 bar i cykl odwiórowania.

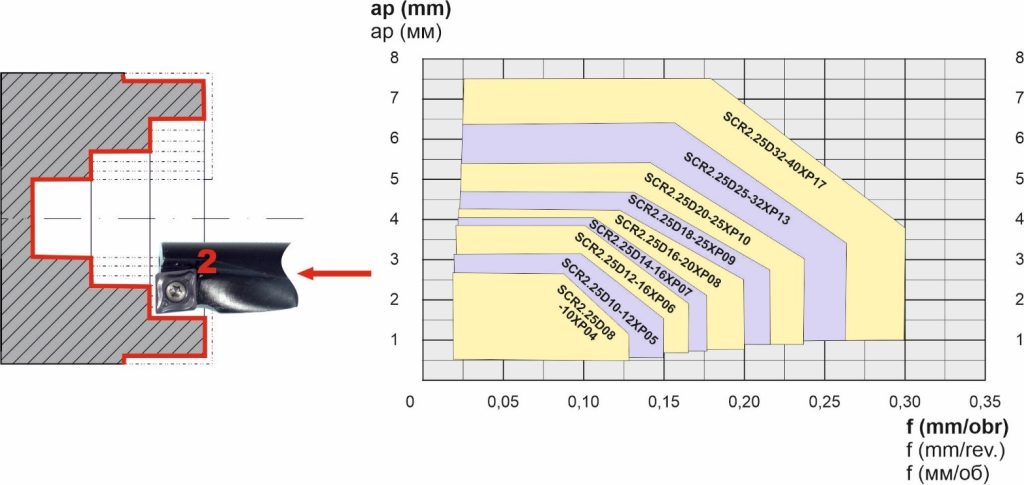

Roztaczanie (2):
Głębokość skrawania / posuw – 2.25 x D.

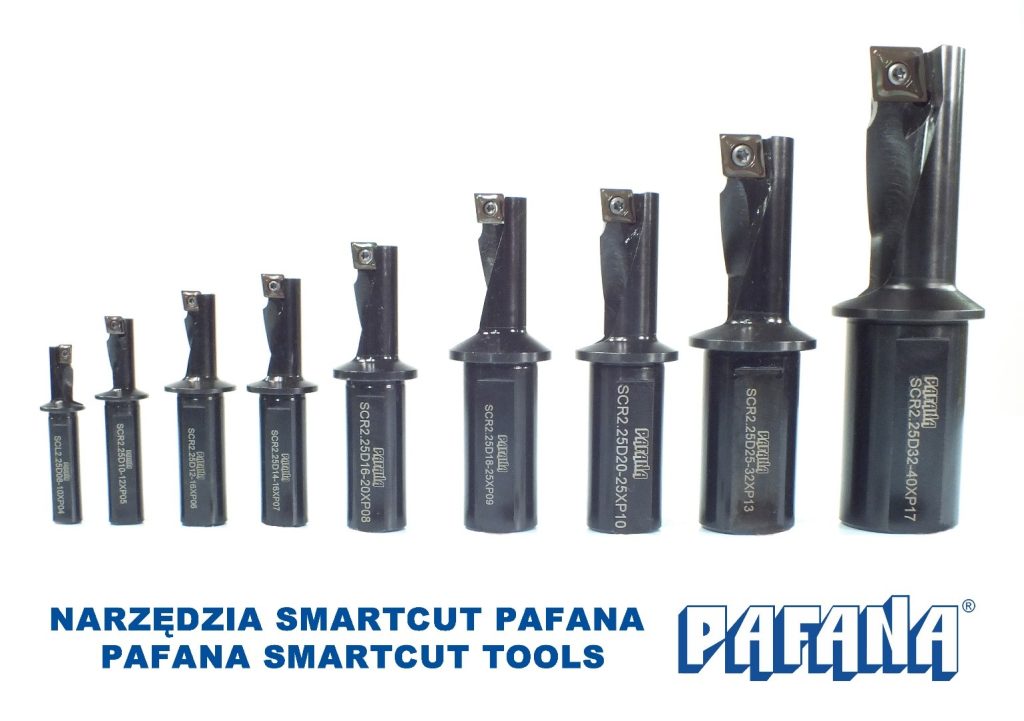

ASORTYMENT NARZĘDZI „SMART CUT” PAFANA:
SCR2.25D08-10XP04
PŁYTKI PAFANA: XP.T04…ER,
SCL2.25D08-10XP04
PŁYTKI PAFANA: XP.T04…EL,
SCR/L2.25D10-12XP05
PŁYTKI PAFANA: XP.T05…EN,
SCR/L2.25D12-16XP06
PŁYTKI PAFANA: XP.T06…EN,
SCR/L2.25D14-16XP07
PŁYTKI PAFANA: XP.T07…EN,
SCR/L2.25D16-20XP08
PŁYTKI PAFANA: XP.T08…EN,
SCR/L2.25D18-25XP09
PŁYTKI PAFANA: XP.T09…EN,
SCR/L2.25D20-25XP10
PŁYTKI PAFANA: XP.T10…EN,
SCR/L2.25D25-32XP13
PŁYTKI PAFANA: XP.T13…EN,
SCR/L2.25D32-40XP17
PŁYTKI PAFANA: XP.T17…EN.

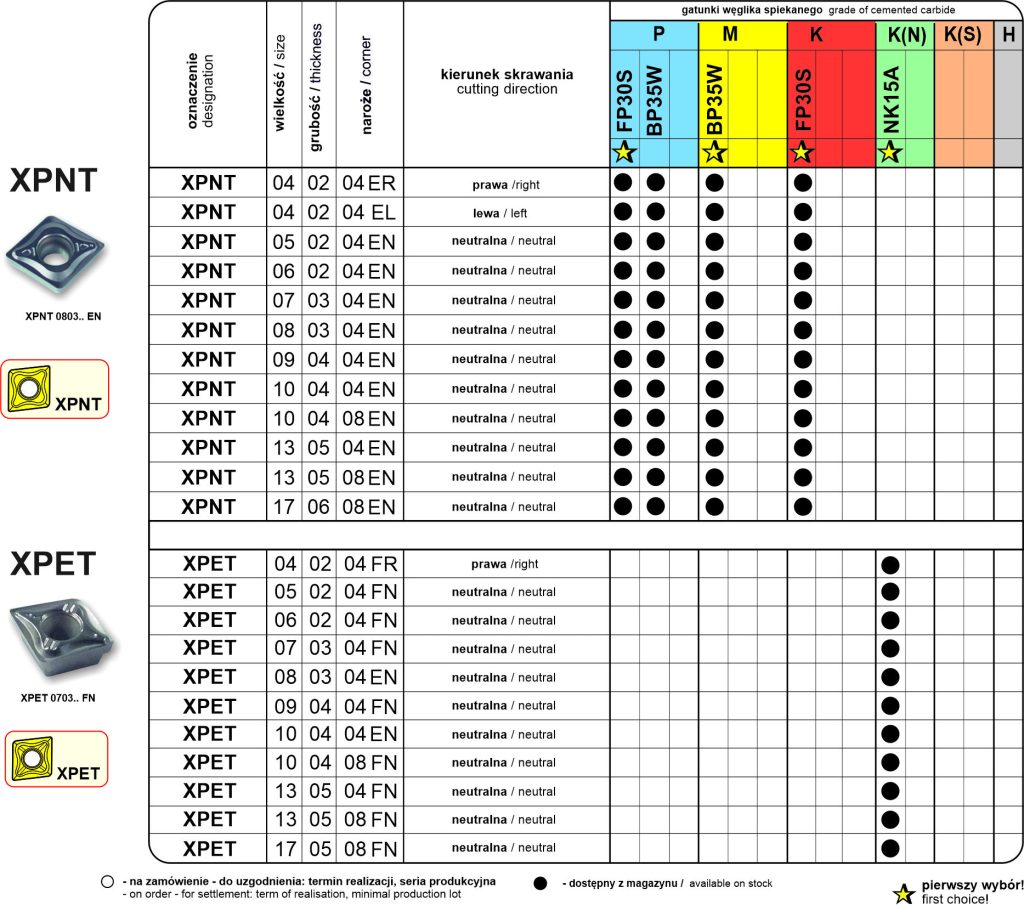

PŁYTKI XPNT, XPET DO NARZĘDZI SMARTCUT PAFANA SCR/L2.25D..-..XP..
XPNT:
XPNT 040204ER prawa FP30S (P), BP35W (P), BP35W(M), FP30S(K),
XPNT 040204EL lewa FP30S (P), BP35W (P), BP35W(M), FP30S(K),
XPNT 050204 EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 060204EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 070304EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 080304EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 090404EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 100404EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 100408EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 130504EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 130508EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K),
XPNT 170608EN neutralna FP30S (P), BP35W (P), BP35W (M), FP30S (K).
XPET:
XPET 040204FR prawa NK15A (K(N)),
XPET 050204FN neutralna NK15A (K(N)),
XPET 060204FN neutralna NK15A (K(N)),
XPET 070304FN neutralna NK15A (K(N)),
XPET 080304FN neutralna NK15A (K(N)),
XPET 090404FN neutralna NK15A (K(N)),
XPET 100404FN neutralna NK15A (K(N)),
XPET 100408FN neutralna NK15A (K(N)),
XPET 130504FN neutralna NK15A (K(N)),
XPET 130508FN neutralna NK15A (K(N)),
XPET 170508FN neutralna NK15A (K(N)).

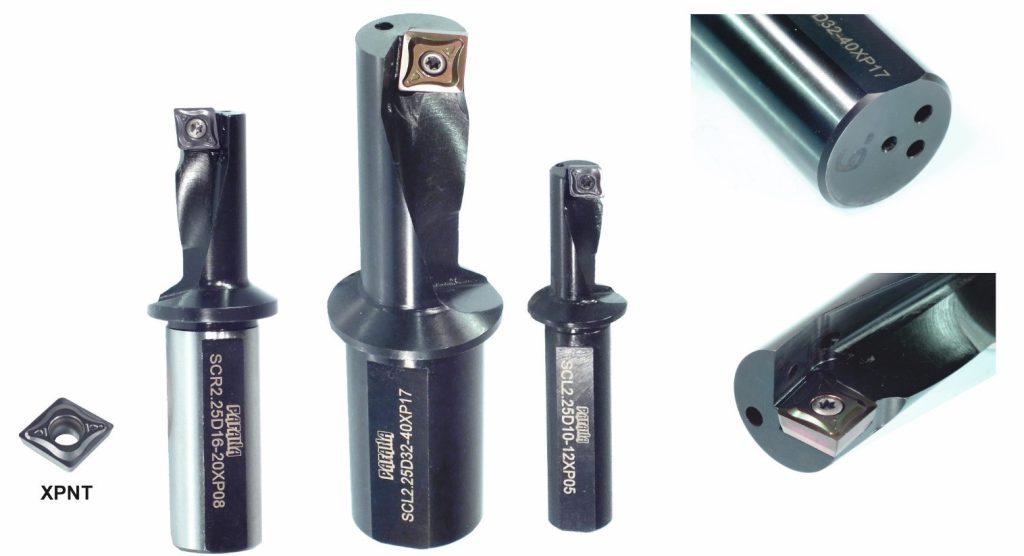

Narzędzie o niepozornym wyglądzie sprawdza się nawet w niekorzystnych warunkach skrawania. Solidna konstrukcja z chwytem do zastosowania w nowoczesnych maszynach CNC daje możliwość zaistnienia płytce wymiennej XPNT (wielkość 04-17) – do zastosowania w materiałach ze stali, stali odpornej na korozję, żeliwa oraz płytce XPET (wielkość 04-17) – do zastosowania w materiałach ze stopów lekkich. Obróbka różnego rodzaju materiałów oraz możliwości wykonania czterech operacji obróbkowych świadczy o uniwersalności tego narzędzia – „UNIWERSALNE JEDNOOSTRZOWE NARZĘDZIA SMARTCUT PAFANA” TO NIE FIKCJA TO RZECZYWISTOŚĆ.
Grupa narzędzi SMARTCUT wygrała X edycję konkursu Zarządu Głównego SIMP (Stowarzyszenia Inżynierów i Techników Mechaników Polskich) na „Osiągnięcie techniczne 2016 roku” pod honorowym patronatem Ministerstwa Rozwoju.
