I. NOŻE TOKARSKIE SKŁADANE.

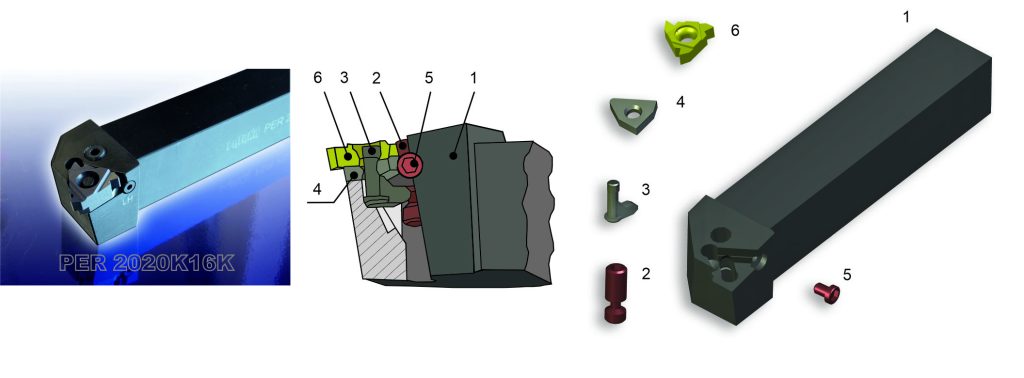

NOŻE TOKARSKIE SKŁADANE DO GWINTU PAFANA.
1 – trzonek. 2 – śruba. 3 – dźwignia kątowa.
4 – płytka podporowa. 5 – śruba płytki podporowej.
6 – płytka skrawająca.
PFN PAFANA S.A. ROZPOCZĘŁA SWOJĄ DROGĘ ROZWOJU NARZĘDZI SKŁADANYCH DO GWINTU OD NOŻY SKŁADANYCH TYPU PER/L.
SYSTEM MOCOWANIA PŁYTEK – „P-K”. SYSTEM „P-K” – UJEMNA GEOMETRIA NOŻY.

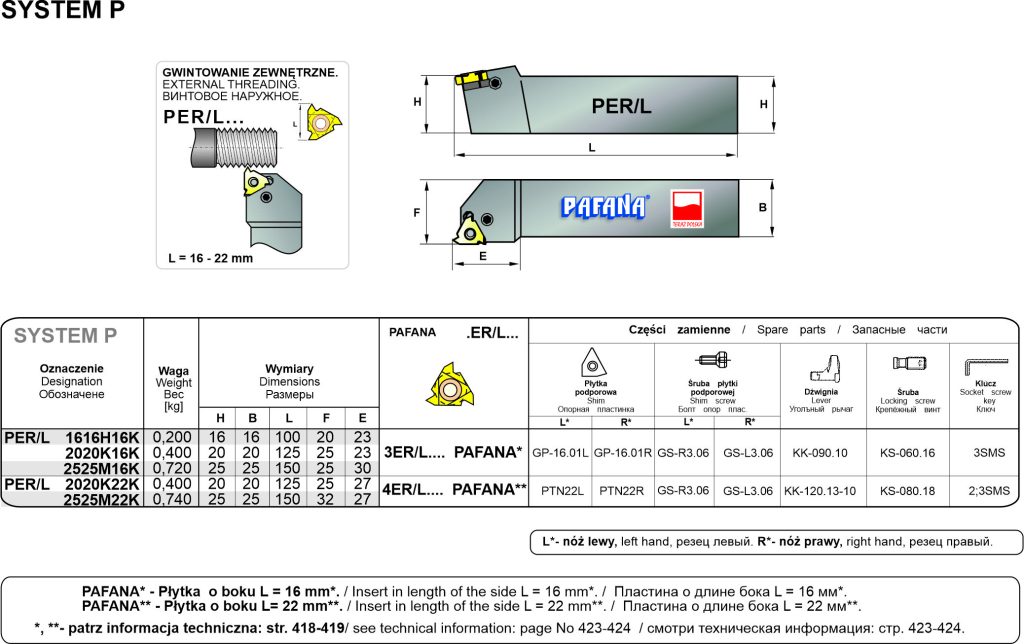

W nożach tokarskich składanych do gwintu typu PER/L… ..K możliwy jest montaż płytek otworowych do gwintów zewnętrznych o skoku do 4 mm (różnych producentów).
Odpowiednie ukształtowanie gniazda oraz system mocowania dźwignią kątową zapewnia prawidłowe ustalenie i zamocowanie płytek trójkątnych o długości boku 16 mm (IC=9,525 mm) i 22 mm niezależnie od ich grubości oraz średnicy otworu.
Nóż jest wyposażony w płytkę podporową pełniącą funkcję: – ochronną (w sytuacji katastroficznego zniszczenia płytki skrawającej), – korygującą (daje możliwość doboru odpowiedniej geometrii ostrza).
ASORTYMENT:
PER/L1616H16K
PER1616H16K
PEL1616H16K
PER/L2020K16K
PER2020K16K
PEL2020K16K
PER/L2525M16K
PER2525M16K
PEL2525M16K
PŁYTKI PAFANA:
3ER/L…. PAFANA
PER/L2020K22K
PER/L2525M22K
PŁYTKI PAFANA:
4ER/L…. PAFANA

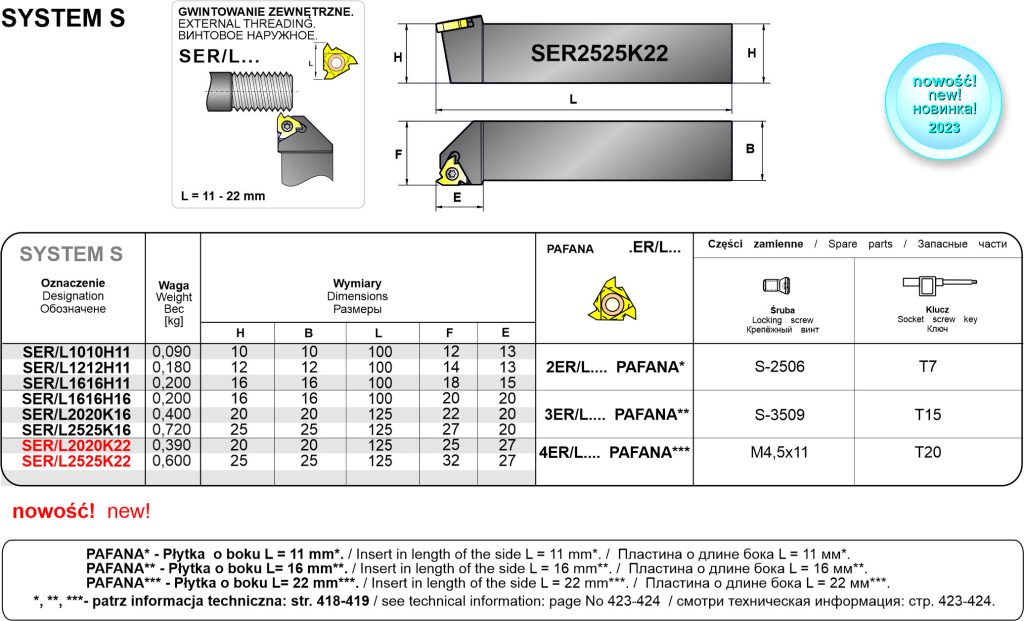

NASTĘPNIE POJAWIŁY SIĘ NOŻE W SYSTEMIE MOCOWANIA PŁYTKI „S” TYPU SER/L POD PŁYTKI O BOKU 11 MM, 16 MM, 22 MM.
TE OSTATNIE POD PŁYTKI O BOKU 22 MM TO NOWOŚĆ NA 2023 ROK.
ASORTYMENT:
SER/L1010H11
SER1010H11
SEL1010H11
SER/L1212H11
SER1212H11
SEL1212H11
SER/L1616H11
SER1616H11
SEL1616H11
PŁYTKI PAFANA:
2ER/L…. PAFANA
SER/L1616H16
SER1616H16
SEL1616H16
SER/L2020K16
SER2020K16
SEL2020K16
SER/L2525K16
SER2525K16
SEL2525K16
PŁYTKI PAFANA:
3ER/L…. PAFANA

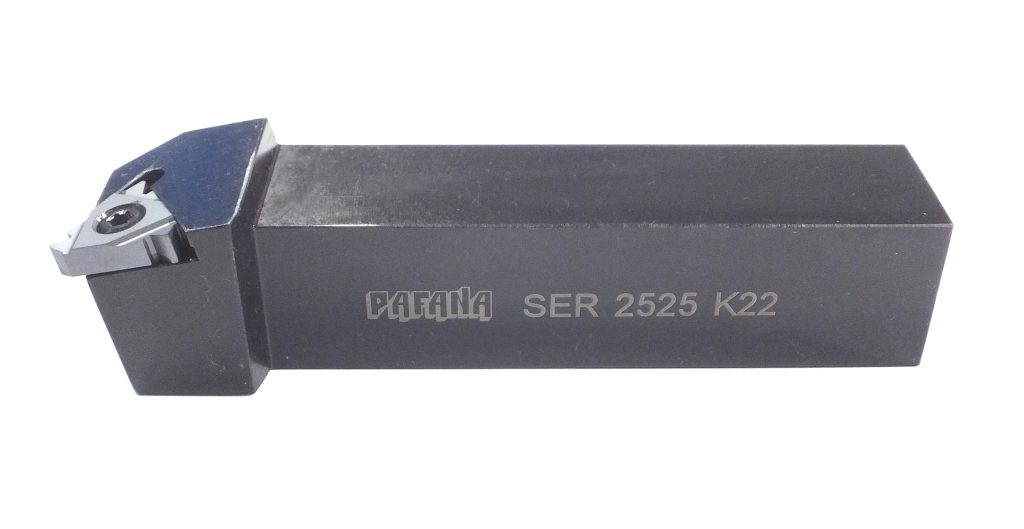

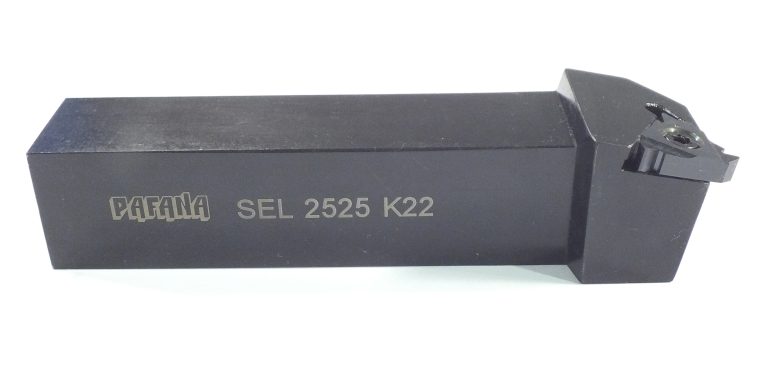

SER/L2020K22
SER2020K22
SEL2020K22
SER/L2525K22
SER2525K22
SEL2525K22
PŁYTKI PAFANA:
4ER/L…. PAFANA

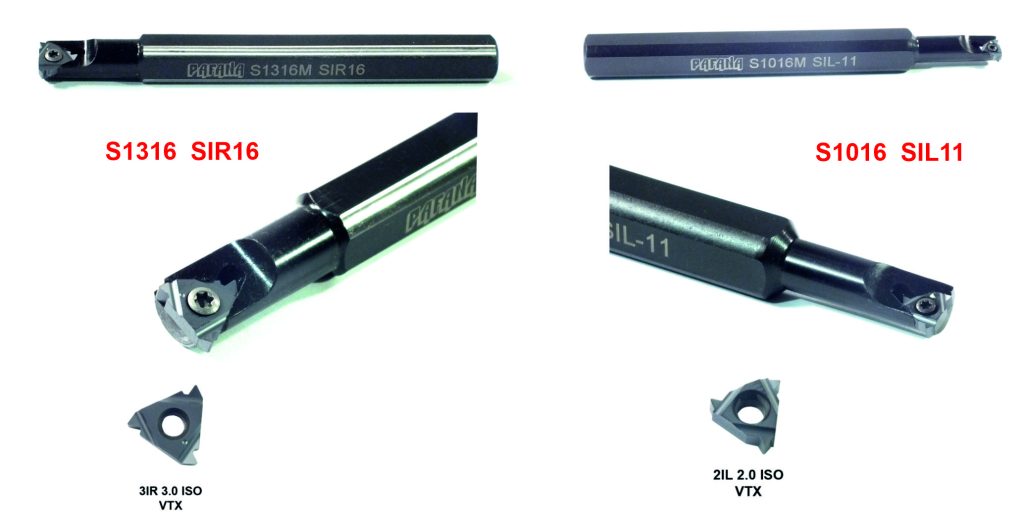

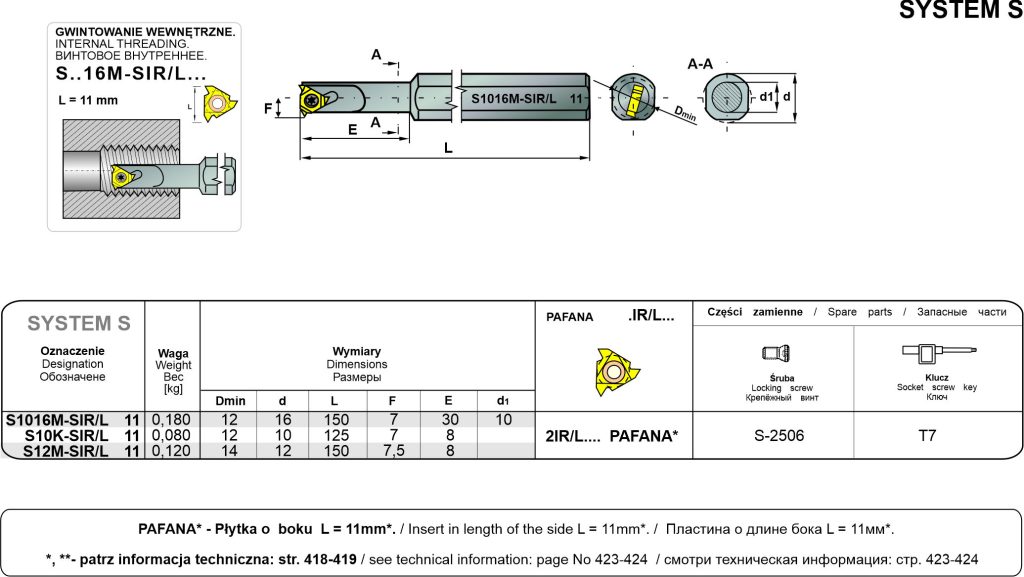

WKRÓTCE RÓWNIEŻ POJAWIŁY SIĘ WYTACZAKI Z CHWYTEM SZLIFOWANYM – SYSTEM S. Z DUŻYM SPEKTRUM ZASTOSOWANIA PŁYTEK O BOKU OD 11 MM DO 22 MM.
ASORTYMENT:
S1016M-SIR/L11
S1016M-SIR11
S1016M-SIL11
S10K-SIR/L11
S10K-SIR11
S10K-SIL11
S12M-SIR/L11
S12M-SIR11
S12M-SIL11
PŁYTKI PAFANA:
2IR/L…. PAFANA

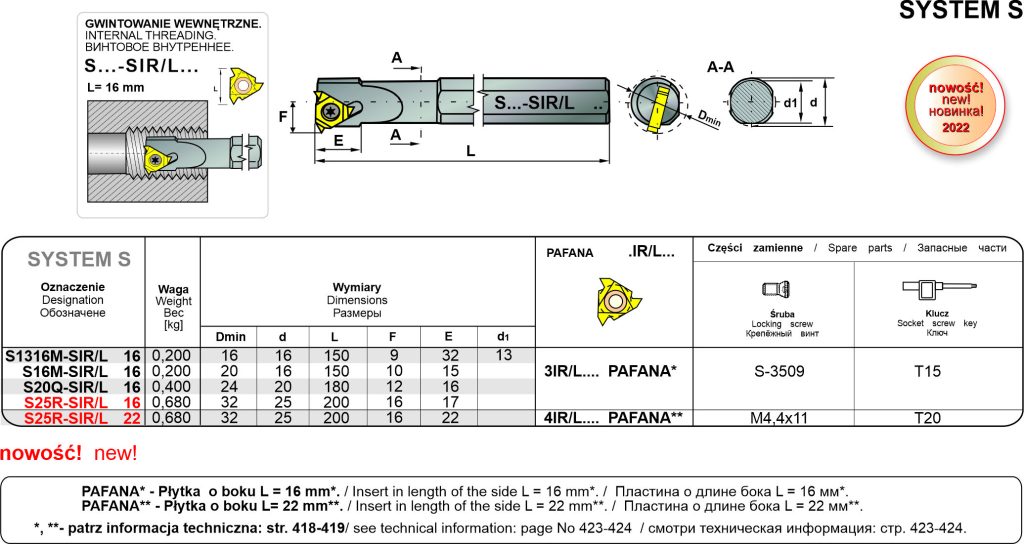

ASORTYMENT:
S1316M-SIR/L16
S1316M-SIR16
S1316M-SIL16
S16M-SIR/L16
S16M-SIR16
S16M-SIL16
S20Q-SIR/L16
S20Q-SIR16
S20Q-SIL16
S25R-SIR/L16
S25R-SIR16
S25R-SIL16
PŁYTKI PAFANA:
3IR/L…. PAFANA
S25R-SIR/L22
S25R-SIR22
S25R-SIL22
PŁYTKI PAFANA:
4IR/L…. PAFANA

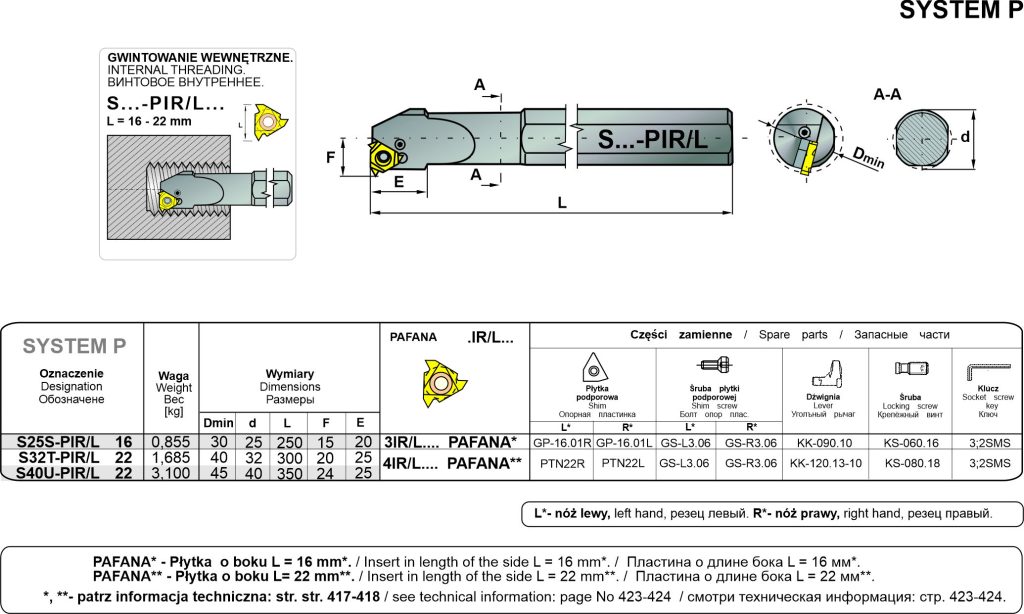

JAK RÓWNIEŻ W TYPIE S…-PIR/L WYTACZAKÓW W SYSTEMIE P O BARDZO STABILNYCH WARUNKACH OBRÓBKI Z DUŻYMI PŁYTKAMI O BOKU 16 MM I 22 MM.
ASORTYMENT:
S25S-PIR/L16
S25S-PIR16
S25S-PIL16
PŁYTKI PAFANA:
3IR/L…. PAFANA
S32T-PIR/L22
S32T-PIR22
S32T-PIL22
S40U-PIR/L22
S40U-PIR22
S40U-PIL22
PŁYTKI PAFANA:
4IR/L…. PAFANA
Przygotował: Zdzisław Pawlak po. Kierownika Działu Marketingu i Eksportu PFN PAFANA S.A. 03.04.2023.
