W ofercie firmy YG-1 znajduje się asortyment: pogłębiacze stożkowe, które z powodzeniem można stosować do fazowania otworów, fazowania krawędzi. Wszystkie pogłębiacze są wykonane ze stali w dwóch odmianach HSS (stal szybkotnąca stopowa narzędziowa – HSS) oraz HSSCo8 (stal szybkotnąca stopowa narzędziowa o zawartości kobaltu 8% tak jak na materiał na frezy – HSSCo8). Firma YG-1 produkuje pogłębiacze w kilku odmianach i przedstawię wykonania od najczęściej stosowanych.

Zacznę od wykonania pogłębiaczy stożkowych trzy ostrzowych 90^o. Seria EDP.: C1139 wykonana z HSSCo8 oraz seria EDP.: C3139 wykonana z HSS. Pogłębiacze te są wykonane wg normy DIN 334C. Kąt wierzchołkowy wynosi 90^o, co umożliwia wykonania fazy 45^o na krawędziach otworów i płaszczyzn. Trzy ostrza w narzędziu ułatwiają samocentrowanie pogłębiaczy i bezwibracyjną pracę podczas fazowania otworów. Typoszereg metryczny od  ∅ 4,3 do ∅ 31,0 mm.

Zastosowanie: do obróbki stali automatowych, niestopowych, stali stopowych 32 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa sferoidalnego.

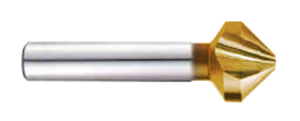

Seria EDP.: C1239 wykonana jest z HSSCo8, ale dodatkowo ma powłokę azotku-tytanu TiN.
Takie wykonanie zwiększa trwałość pogłębiacza i zwiększa zastosowanie w obrabianych materiałach. Należy tylko pamiętać o zmianie obrotów i posuwu, kiedy obrabiamy materiały o różnych cechach i właściwościach obróbki. Typoszereg metryczny od  ∅ 4,3 do ∅ 31,0 mm.
Zastosowanie: do obróbki stali automatowych, niestopowych, stali stopowych do 38 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa sferoidalnego.

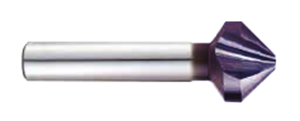

Seria EDP.: C1339 wykonana jest z HSSCo8, ale dodatkowo ma powłokę węglo-azotku-tytanu TiCN.
Takie wykonanie jeszcze bardziej zwiększa trwałość pogłębiacza i jego zastosowanie w materiałach obrabianych jest większe. Należy tylko pamiętać o zmianie obrotów i posuwu kiedy obrabiamy materiały o różnych cechach i właściwościach obróbki. Typoszereg metryczny od  ∅ 4,3 do ∅ 31,0 mm.

Zastosowanie: do obróbki stali niestopowych, stali stopowych do 45 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa.

Kolejne wykonania pogłębiaczy stożkowych trzy ostrzowych różnią się między sobą charakterystycznym wykonaniem kąta wierzchołkowego. Wszystkie są produkowane w wersji bez powłoki.
Seria EDP.: C1136 wykonana jest z HSSCo8, natomiast seria EDP.: C3136 wykonana jest z HSS. Jednakże oba wykonania mają kąt wierzchołkowy 60^o i mogą robić fazy 30^o. Typoszereg metryczny od ∅ 6,3 do ∅ 25,0 mm.

Zastosowanie: do obróbki stali automatowych, niestopowych, stali stopowych 32 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa sferoidalnego.

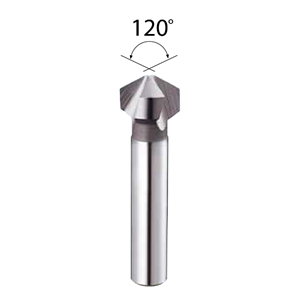

Seria EDP.: C1132 wykonana jest z HSSCo8, natomiast seria EDP.: C3132 wykonana jest z HSS. Jednakże oba wykonania mają kąt wierzchołkowy 120^o i mogą robić fazy 60^o. Typoszereg metryczny od ∅ 8,0 do ∅ 25,0 mm.

Zastosowanie: do obróbki stali automatowych, niestopowych, stali stopowych 32 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa sferoidalnego.

Kolejne wykonania pogłębiaczy stożkowych różnią się między sobą charakterystycznym wykonaniem ilości ostrzy. Wszystkie pogłębiacze produkowane w wersji bez powłoki.

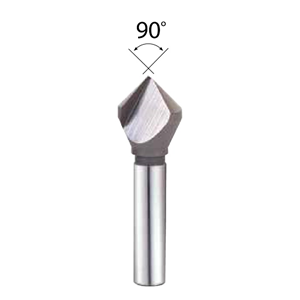

Seria EDP.: C1119 wykonana jest z HSSCo8, natomiast seria EDP.: C3119 wykonana jest z HSS. Wszystkie pogłębiacze produkowane są w wersji jedno ostrzowej i mają kąt wierzchołkowy równy 90^o. Pogłębiacze nadają się do obróbki drewna i twardych tworzyw sztucznych, można nimi pracować w blachach. Jedno ostrze ułatwia ostrzenie podczas regeneracji.

Zastosowanie: do obróbki stali automatowych, niestopowych, stali stopowych 32 HRc, stali nierdzewnych i kwaso-odpornych, żeliwa sferoidalnego.

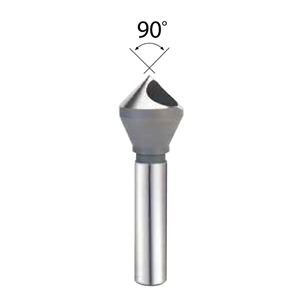

Kolejne wykonanie tych narzędzi ma charakterystyczny otwór na stożku i są to pogłębiacze do gratowania z otworem. Seria EDP.: C1109 wykonana jest z HSSCo8, natomiast seria EDP.: C3109 wykonana jest z HSS. Wszystkie pogłębiacze produkowane w wersji bez powłoki. Wszystkie pogłębiacze produkowane są w wersji, gdy mają kąt wierzchołkowy równy 90^o. Pogłębiacze nadają się do usuwania zadziorów i małych fazek oraz gwarantują najlepszą jakość powierzchni po obróbce.

Zastosowanie: do obróbki tworzyw sztucznych, stali automatowych, niestopowych, stali miękkich do 30 HRc.

Główne argumenty sprzedażowe to uniwersalne zastosowanie w obrabianych materiałach, tam gdzie jest produkcja średnio seryjna i powtarzalna oraz wszędzie tam, gdzie w produkcji jednostkowej są detale, które mają dużą wartość.
Wymienione pogłębiacze z powłokami stosowane są w przemysłach automotive, aerospace, machinery, die & mold itd. Narzędzia bez powłoki koncentrują się na rynku ogólnego zastosowania i mają najlepszy stosunek jakości do ceny i do dostępności.

Przedstawione pogłębiacze stożkowe są popularnymi pozycjami w szerokiej ofercie YG-1 Poland, a wszystkie znajdują się w katalogu YE22 EUROPE 2022/2023 – nowy katalog 2022/2023

Zapraszam do kontaktu.

Opracowanie artykułu:

Andrzej Cieplak
Product manager – narzędzia obrotowe, wiercenie, gwintowanie
