Powłoki YG-1 – dla wierteł stalowych

• Powłoki YG-1 – dla wierteł stalowych

Południowo Koreański producent narzędzi, firma YG-1 LCo Ltd posiada w swojej ofercie wiertła stalowe które mają różne powłoki ochronne. W zależności od zastosowania wierteł lub od ich specjalnej geometrii albo aplikacji, stosuje się różne powłoki mające przede wszystkim na celu wydłużenie pracy wierteł. Firma YG-1 stosuje od dłuższego czasu również różne warianty wielkości nanoszonych powłok. Dla lepszego poruszania się w rodzajach powłok stosowanych w YG-1, posłużę się poniższymi przykładami.
Wiertła stalowe serii Gold P pokryte są powłoką jedno warstwową TiN (azotek-tytanu). Kolor powłoki na tych wiertłach użytkownicy nazywają różnie żółty, albo kolor złoty. Charakterystyczne dla tej powłoki TiN w serii wierteł stalowych Gold P jest to, że powłoka jest tylko na początku części roboczej. Właśnie tam, gdzie wiertło ma główną krawędź tnącą, gdzie powstają wióry, a warunki są najcięższe dla wierteł, bo podczas skrawania powstaje wysoka temperatura i duże tarcie. Dlatego cała seria wierteł Gold P posiada powłokę TiN tylko na początku części roboczej. Patrząc na wiertła Gold P mamy wrażenie jak by te wiertła były tylko zamoczone w powłoce TiN. Dla przypomnienia podam numery artykułów.
EDP: D1GP125 i EDP: D1GP165, to wiertła NWKa (DIN 338) wykonane z HSS posiadające kąt wierzchołkowy 118 stopni, ale różny zaszlif powierzchni przyłożenia.

EDP: DLGP195 i EDP: DLGP506, to wiertła NWKa (DIN 338) wykonane z HSS-E posiadające różny kąt wierzchołkowy i również różny zaszlif powierzchni przyłożenia.

Innym przykładem będą wiertła stalowe cylindryczne gabarytowo długie, bardzo długie lub extra długie które mają podobnie nanoszoną powłokę tylko na początkowej części roboczej. Jednak wykonywanie długich otworów z ograniczoną ilością chłodzenia i smarowania wymusza na producencie zastosowanie znacznie lepszej powłoki wielowarstwowej TiAlN (glinko-azotku-tytanu). Kolor powłoki to ciemny fiolet/grafit. Dzięki tej powłoce TiAlN wiertła są odporne na: bardzo wysokie temperatury pracy, tępienie się głównych krawędzi tnących co przekłada się na wolniejsze ścieranie i znaczne zwiększenie trwałości wierteł podczas pracy. Dla przypomnienia podam numery artykułów.
EDP: DT600 (wykonane wg. DIN 1869/1), EDP: DT692 (wykonane wg. DIN 1869/2), EDP: DT693 (wykonane wg. DIN 1869/3), to wiertła NWKp wykonane z HSS-E posiadające kąt wierzchołkowy 130 stopni, ale różne długości części roboczych i całkowitych.

Kolejne wiertła stalowe z powłoka, to wiertła serii HPD. Wiertła te cechują się wykonaniem z lepszych materiałów HSSCo8 lub HSS-E. Mają geometrię pozwalająca na szybkie wiercenia głębokości 4D ~ 5D, lub przeznaczone są do obróbki tylko stali nierdzewnych i kwasoodpornych. Takie aplikacyjne wykonanie i zastosowanie wierteł stalowych, powoduje nanoszenie powłoki od początku, aż za koniec części roboczej. Zastosowana powłoka TiN (azotek-tytanu) nadaje wiertłom stalowym dużą odporność na podwyższone temperatury i tarcie podczas pracy. Kolor powłoki tak jak wcześniej przy wiertłach Gold P jest złoty. Dla przypomnienia podam numery artykułów.
EDP: D4541, EDP: D4542, wykonane z HSS-Co8.

EDP: DJ543, EDP: DJ544 wykonane z HSS-E, ale aplikacje do obróbki stali nierdzewnych i kwasoodpornych.

Ostatnia grupa wierteł stalowych standardowo posiadająca powłokę, to seria Multi – 1. Wiertła te posiadają powłokę wielowarstwową TiAlN (glinko-azotku-tytanu) na całej długości części roboczej. Kolor powłoki to ciemny fiolet/grafit. Wiertła te produkowane są ze stali narzędziowej proszkowej HSS-PM. Wszystko po to, by wiertła stalowe mogły wiercić trwale w aplikacjach materiałowych ulepszonych do 45 HRc. Dlatego mamy tu zastosowany specjalny materiał narzędzia, specjalną geometrię i wydajną powłokę wielowarstwową zwiększającą odporność na trudne warunki pracy. Obrabiane materiały to np.: Hardox 400, Hardox 450, Armox 400, Toolox 45 itd. Dla przypomnienia podam numery artykułów.
EDP: CDRA03, wykonane krótkie z HSS-PM, TiAlN.

EDP: CDRA04, wykonane długie z HSS-PM, TiAlN.

Oczywiście wszystkie pozostałe wersje katalogowe wierteł stalowych NWKk (DIN 1897), NWKa (DIN 338), NWKb (DIN 340), NWKc (DIN 345), będące standardowo bez powłoki, możemy za dodatkową opłatą wykonać z powłoką jaka będzie naszym klientom potrzebna.

Przedstawione powłoki na wiertłach stalowych są tylko wybranymi pozycjami z szerokiej oferty YG-1 Poland, a wszystkie produkowane i oferowane wiertła YG-1 znajdują się w naszym katalogu.
W razie pytań zapraszam do kontaktu.

Opracowanie artykułu:
Andrzej Cieplak
Product manager – narzędzia obrotowe, wiercenie, gwintowanie

YG-1 już posiada od kilku lat dosyć bogatą gamę gatunków węglika do toczenia stali nierdzewnej. Są to gatunki YG211, YG213, YG214, oraz gatunek do superstopów YG401 stosowany z sukcesem także w stalach nierdzewnych. Dlaczego więc wprowadzamy kolejny i czym różni od wcześniejszych?

Główna różnica polega na tym, że nowy gatunek YG2025 bazuje na nowoczesnej technologii CVD.

Nowoczesna powłoka CVD gatunku YG2025

Różni się ona tym, że:
• Powłoka ma wyższą gęstość
• Powierzchnia ma niższą chropowatość
• Wewnętrzne naprężenia w powłoce są niższe
• Poszczególne warstwy są cieńsze
• Do powłoki wprowadzone są pierwiastki stopowe których nie umieścimy w niej dotychczasowymi metodami.
• Powłoka lepiej przylega do podłoża
• Jest cieńsza niż tradycyjne powłoki CVD

Zalety te poznajemy właśnie wprowadzając u klientów nowy gatunek do stali YG3115.
Wspominam o nim, ponieważ w gatunku YG2025 zastosowano także tą samą technologię spiekania.
Zapewnia ona podwyższoną odporność na wykruszenia oraz propagację mikropęknięć w głąb płytki.
Także na poziomie spiekania zapewniona jest lepsze przywieranie powłoki do podłoża, więc można powiedzieć że węglik i powłoka przywierają do siebie ekstremalnie.

Opisane powyżej cechy gatunku YG2025 przekładają się na bardzo konkretne korzyści:
• Wysokie trwałości przy wyższych temperaturach niż dotychczasowe gatunki
• Jednocześnie mamy wyższą udarność.
• Zapewnia wyższe klasy chropowatości.
• Bezpieczeństwo procesu (mała szansa na poważne uszkodzenie płytki).

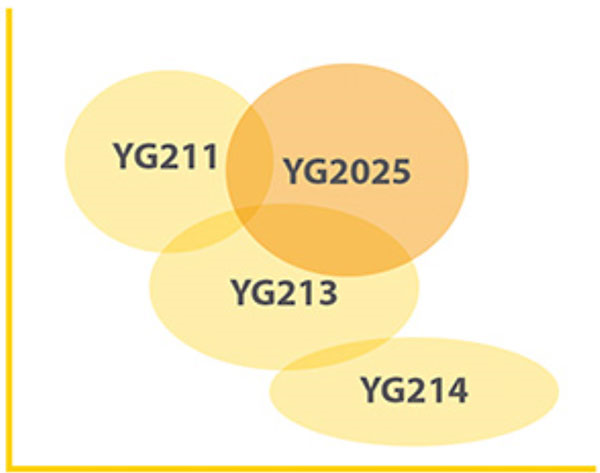

Gatunek YG2025 zapewnia wyższe Vc przy zachowaniu wysokiej udarności
Prędkość Vc

Udarność

Opisane cechy czynią gatunek YG2025 bardzo uniwersalnym gdyż sprawdzi się on w szerokiej gamie obrabianych przedmiotów – od wstępnie obrobionych po kute ze zgorzeliną itp, co czyni go pierwszym wyborem w mniejszych firmach.
Jednocześnie jest bardzo odpowiedni do produkcji masowej bo zapewnia wysoką powtarzalność trwałości dzięki wysokiej udarności.

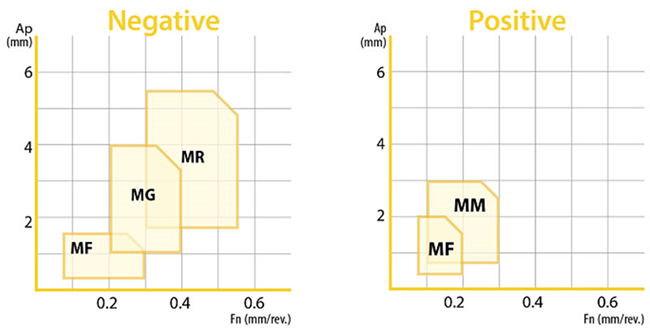

Płytki dostępne są w czterech znanych już łamaczach:
• MF – wykańczający
• MM, MG – średni
• MR – zgrubny
Przy tej okazji przypominam o zwracaniu uwagi na prawidłowy dobór łamacza do posuwu który chcemy uzyskać.

Zakładam że niebawem pojawią się także znane już łamacze do stopów żarowytrzymałych – SM i SR.

W razie dodatkowych pytań zapraszamy do kontaktu

Opracowanie artykułu:
Lech Wyród
Product manager – narzędzia płytkowe

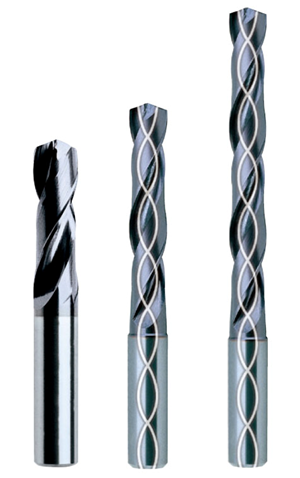

W ofercie firmy YG-1 dostępne są wiertła Dream Drill General o zastosowaniu uniwersalnym. Wiertła te, wykonane są jako monolity z węglika spiekanego i maja strukturę mikro-ziarnistą. Dodatkowa powłoka wielowarstwowa TiAlN (glinko-azotku-tytanu) daję wiertłu i jego ostrzom odporność na:

• pracę w wyższych temperaturach,
• szybkie tępienie głównej krawędzi tnącej.

Przekłada się to na zwiększoną trwałość i wydajność dla wierteł Dream Drill General.

Chciałbym zwrócić uwagę, że wiertła te produkowane są z wewnętrznymi kanałami chłodzącymi dla relatywnie głębokiego lub wydajnego wiercenia 3xD, 5xD i 8xD. Natomiast wiertła bez wewnętrznych kanałów chłodzących przeznaczone są do mniejszych głębokości wiercenia 3xD i 5xD.

Wiertła Dream Drill General mają różne wykonania części chwytowej. W nowym katalogu YG-1 2022/2023 wymienione są wiertła z chwytem cylindrycznym HA i są opisane jako wykonanie (PLAIN). Umożliwia to mocowanie wierteł jak dotąd w oprawkach hydraulicznych, termokurczliwych lub w tulejkach zaciskowych typu ER. Natomiast wiertła ze spłaszczeniem na chwycie są wykonaniem HB i w katalogu maja opis (FLAT). Takie wykonanie chwytu wiertła daje możliwość mocowania go w oprawki typu Weldon.

Szeroka oferta typoszeregu średnic daje użytkownikom duże pole wyboru i dobrania najwłaściwszych wierteł do procesu wiercenia. Jeśli użytkownik robi otwór pod głęboki (ponad 2xD) gwint M10–6H, to z łatwością znajdzie zamiast średnicy Φ 8,5 średnicę katalogową większą o 0,1 mm (Φ 8,6). Użytkownik nasz, będzie miał wybór zastosowania powiększonej średnicy Φ 8,6 w wykonaniach długości wierteł 3xD, 5xD z chłodzeniem wewnętrznym lub bez chłodzenia wewnętrznego i z chwytem HA, lub chwytem HB oraz długości wierteł 8xD z chłodzeniem wewnętrznym. Wiertła Dream Drill General do wymiaru Φ 12,0 stopniowane są co 0,1 mm.
Tak szeroka oferta YG-1, daje użytkownikom optymalizację doboru odpowiedniego wykonanego narzędzia do potrzeb procesu technologicznego.
Zastosowanie uniwersalne wierteł Dream Drill General pozwala obrabiać następujące materiały:

• Stal niskostopowa, węglowa do ulepszania: gatunki 20, 35, 45, 50
• Stale automatowe: gatunki 11SMn30, 11SMnPb37
• Stale konstrukcyjne niestopowe ogólnego przeznaczenia: St33, St37-2, St44-2
• Stale stopowe 45CrMo4, 42CrMo4, 16MnCr5, Ck75, 35CrMo4, 16MnCr5
• Żeliwa (szare) GG10, GG20, GG25, GG35, GG40, (sferoidalne) GGG-40, GGG50
• Stale nierdzewne w gatunkach SUS430, X12CrMoS17, X53CrMnNiN21-9

Przedstawione wiertła Dream Drill General są jedną linią produktową pokrywającą większość codziennych potrzeb wiercenia naszych klientów.

Przedstawione wiertła Dream Drill General z węglika spiekanego (VHM) są tylko wybranymi pozycjami z szerokiej oferty YG-1 Poland, a wszystkie produkowane i oferowane wiertła YG-1 znajdują się w naszym nowym katalogu 2022/2023.
Zapraszam do korzystania z pełnej oferty produktowej, a nasi doradcy techniczni odpowiedzą na pytania i przedstawią odpowiednie oferty handlowe.

Opracowanie artykułu:
Andrzej Cieplak
Product manager – narzędzia obrotowe, wiercenie, gwintowanie
