Jakiś czas temu pisaliśmy o tym, jak znaleźć wymiary i rysunki narzędzi, ich modele i parametry, kiedy znamy ich symbol lub wiemy która seria narzędzi nas interesuje.
tutaj: https://www.yg-1.pl/baza-wiedzy/technicznewtorki/313-wymiary-i-rysunki-narzedzi
Co, natomiast, jeśli poszukujemy, po prostu, narzędzia o konkretnych gabarytach – długości części roboczej, długości poniżej chwytu czy promienia naroża?
Również takie rozwiązanie umieściliśmy na naszej stronie internetowej, nazywa się SMART TOOL RECOMMENDATION i jest częścią E-Katalogu.

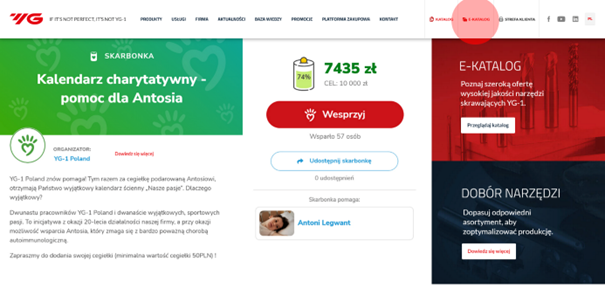

E-katalog znajdziemy na panelu u góry, na naszej stronie internetowej www.yg-1.pl
lub, bezpośrednio, pod linkiem:
https://www.yg1.kr/toolselection/main/index.asp

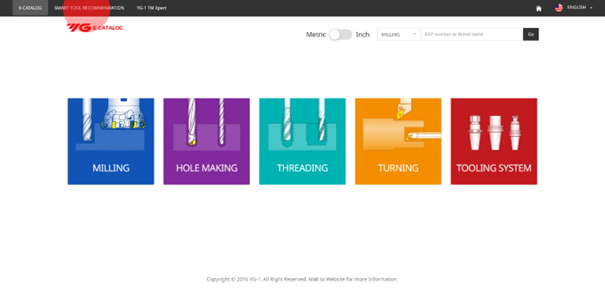

W E-Katalogu pojawi na się taki wybór:

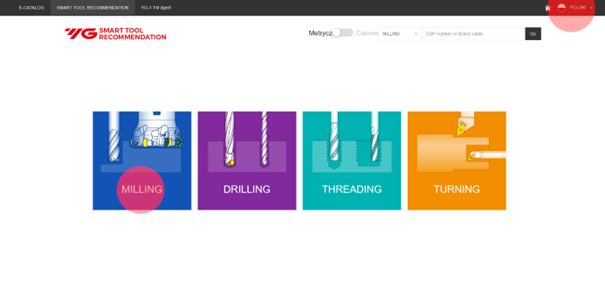

Jeśli wybierzemy SMART TOOL RECOMMENDATION zniknie nam czerwona ikonka oprawek. Na tym etapie możemy również zmienić język (zmiana na późniejszym etapie cofnie nas do tego ekranu), jednak polskie tłumaczenie wymaga od nas jeszcze trochę pracy.
Na potrzeby naszego artykułu załóżmy, że szukamy freza monolitycznego 10,0 z=4 r=0,5 do stali i stali nierdzewnych, o długości ostrza min. 20mm
Zmieniamy język i wybieramy frezowanie:

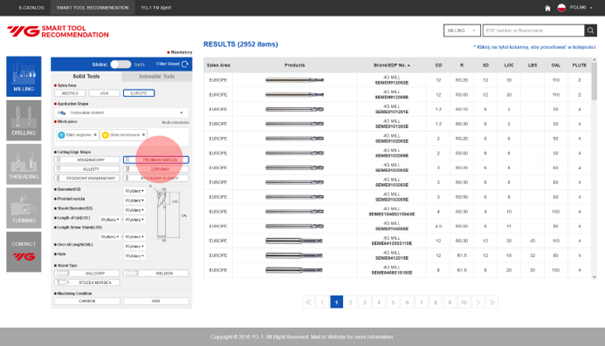

Po lewej stronie zobaczymy tabelkę z parametrami naszego wyszukiwania:

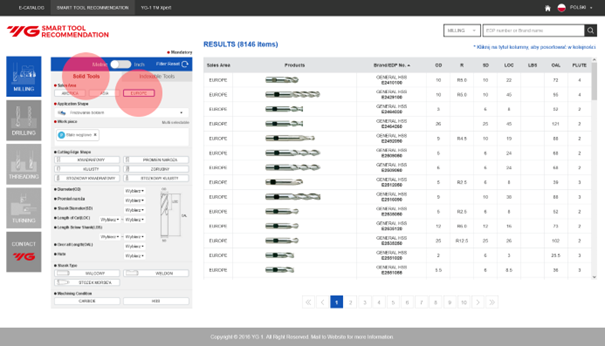

Narzędzia monolityczne (Solid Tools) będą zaznaczone domyślnie, więc wybierzmy nasz region = EUROPE

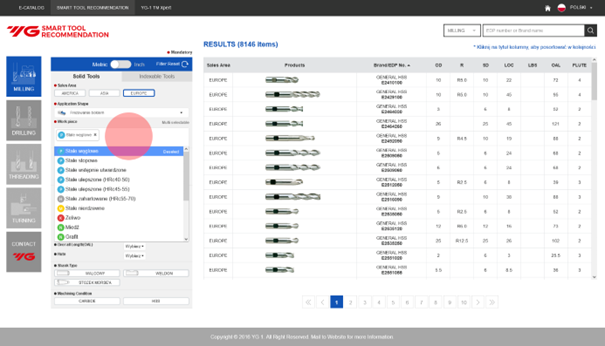

Oraz materiał w którym będziemy frezowali (Work piece) – stale węglowe są domyślnie, więc dodamy stale nierdzewne
Wybieramy rodzaj/kształt ostrza (Cutting Edge Shape) – nas interesuje „promień naroża”

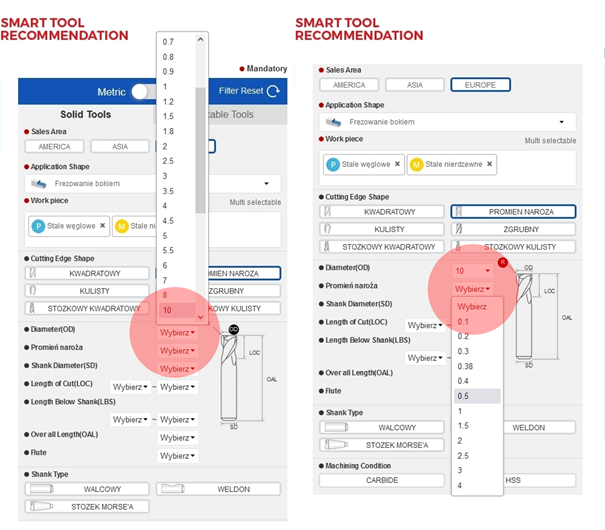

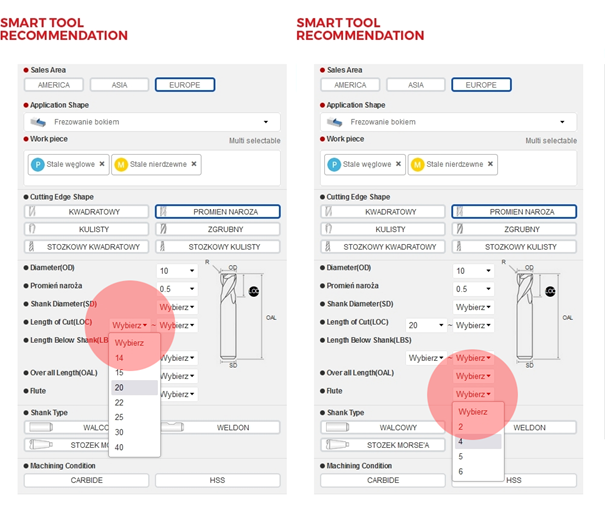

I możemy przejść do wymiarów poszukiwanego narzędzia, wybieramy je z list rozwijanych, więc od razu wiadomo jakie mamy do dyspozycji
Średnica (Diameter(OD)) = 10, Promień naroża = 0,5
Długość części roboczej (Length of Cut(LOC)) – tutaj możemy ustawić zakres, my zaznaczymy tylko minimalną wartość = 20, oraz ilość ostrzy (Flute) = 4
Po każdym zaznaczeniu strona zaktualizuje nam wyniki wyszukiwania. Możemy wpisać absolutnie wszystkie interesujące nas parametry lub odfiltrować tylko te najistotniejsze. Ilość narzędzi ograniczy się wtedy do rozsądnej wielkości i będziemy mogli przyjrzeć się liście po prawej stronie.

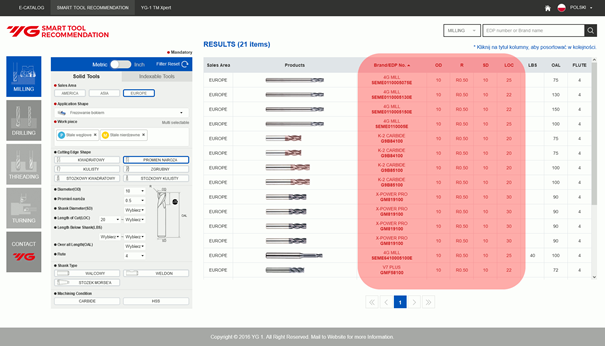

Po powyższych wyborach powinny ukazać się takie wyniki:
Na liście mamy dodatkowo podaną średnicę chwytu (SD), długość poniżej chwytu – wysięg (LBS) i długość całkowitą (OAL). Ponieważ zaznaczyliśmy minimalną długość części roboczej znajdziemy tutaj też dłuższe narzędzia.

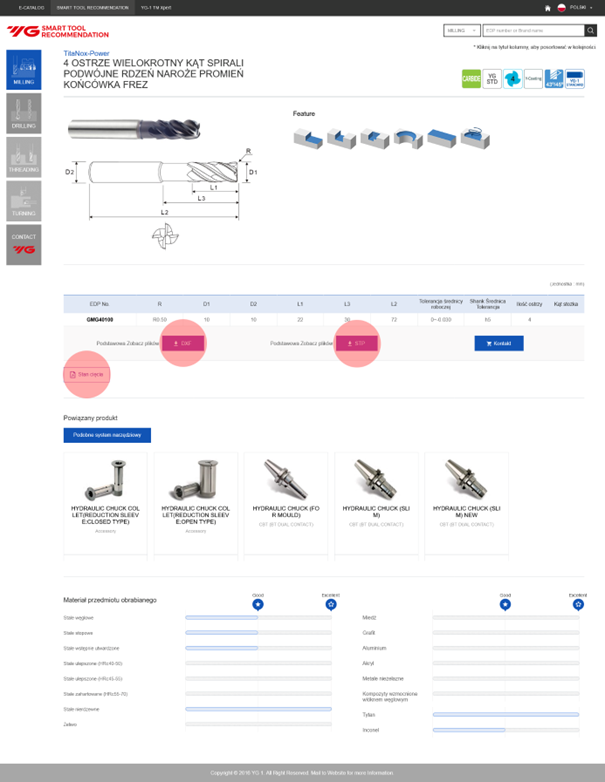

Jeśli klikniemy w zdjęcie lub numer katalogowy narzędzia, otworzy się jego karta. Na przykład weźmy freza GMG40100 z serii TitaNox:
Mamy tutaj wszystkie jego wymiary i tolerancje, rysunek narzędzia w formacie DXF, model 3D w formacie STP, a obco brzmiące „Stan cięcia” to strona z katalogu pdf z parametrami.
Na samym dole pasujące oprawki i domniemany obszar zastosowań.
System nie jest jeszcze doskonały i nie bez powodu szukaliśmy frezów monolitycznych – ich baza jest dobrze rozwinięta. Narzędzia składane, na przykład, rozwijają się tak szybko, że, niestety, nie polecamy wyszukiwania ich w Smart Tool Recommendation. Niemniej jednak mamy nadzieję, że mechanizm wyszukiwania okaże się dla Państwa pomocny.

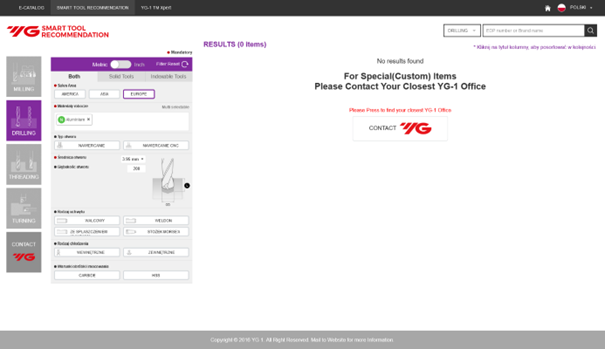

Gdyby zawiódł pokaże się taki komunikat:
Zachęcający do skontaktowania się z nami, co i ja czynię.
Nasze możliwości w zakresie wykonania narzędzi specjalnych znacząco wzrosły w ostatnim czasie, a i w czeluściach magazynu nie raz udaje się znaleźć narzędzia, których w katalogu nie ma.
Jeżeli macie pytania, jesteśmy do Waszej dyspozycji – kontakt
Opracowanie artykułu:
Maciej Gara
Product manager – frezowanie / Inżynier aplikacyjny
