W procesie obróbki skrawaniem stosuje się wiele rodzajów tulejek zaciskowych. Najpopularniejsze z nich to tuleje ER. Często jesteśmy pytani przez klientów, jakie tulejki ER powinni klienci zastosować w przypadku obróbki CNC, oraz to jaki rozmiar oprawki narzędziowej będzie najbardziej odpowiedni do zastosowań w konkretnych rozwiązaniach obróbczych. Oprawki Typu ER mają szerokie zastosowanie ze względu na możliwość zamocowania w nich każdego narzędzia z chwytem walcowym lub ze spłaszczeniem typu Weldon.

Przy wyborze wielkości tulejek ER należy przede wszystkim wziąć pod uwagę rozmiar frezów, wierteł lub innych narzędzi potrzebnych w procesie obróbczym oraz to, które będą najczęściej używane. W przypadku obróbki mniejszych detali oraz użycia małych średnic potrzebne będą tuleje zaciskowe o mniejszym zakresie średnic. W przypadku większych detali będzie potrzebny większy zakres mocowania. Najczęściej proponowane są rozmiary ER16 oraz ER32.

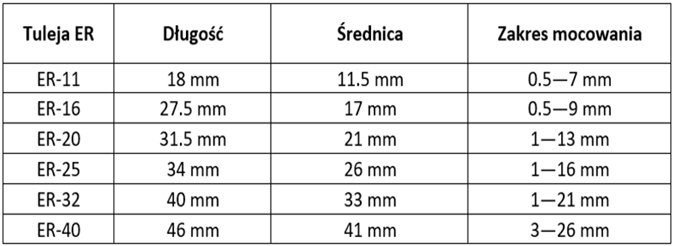

Zakres mocowań tulejek ER

Kolejnym czynnikiem jaki należy brać pod uwagę przy wyborze rodzaju mocowania ER, jest rzeczywisty „wysięg” narzędzia. Dotyczy to długich narzędzi gdzie konieczna jest obróbka głębokich „wybrań” w materiale, oraz możliwe drgania narzędzi. Zasada tutaj jest taka, że im większa średnica chwytu oraz mniejsza część robocza tym bardziej narzędzie pracuje stabilnie i przewidywalnie. Nie zawsze jest to brane pod uwagę i często zdarza się, że aby dostać się do głębokich kieszeni zasada ta jest pomijana.

W zależności od wymaganej precyzji w YG-1 dostępne są dwa rodzaje tulejek ER. Tulejki o oznaczeniu GER (High Precision) o wartością „bicia” T.I.R. ≤0.005mm na długości 3xD oraz tulejki o oznaczeniu UF w wykonaniu standardowym gdzie T.I.R jest ≤0.01mm na długości 3xD.

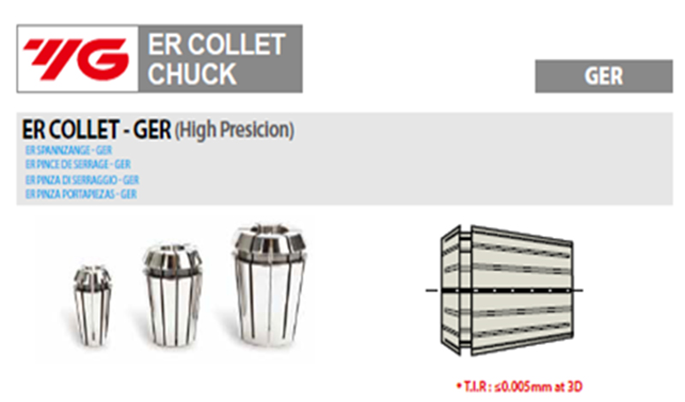

Tulejki YG-1 – ER – typ GER (High Precision)

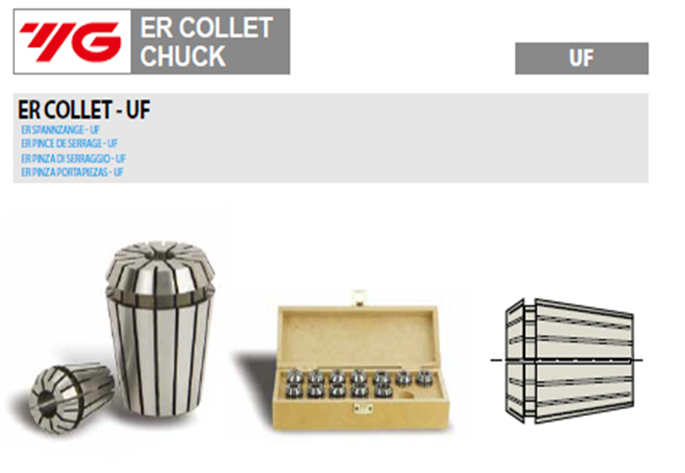

Tulejki  YG-1 – ER – Typ UF

Kolejnym atutem tulejek ER jest ich wykonanie w standardzie do gwintowania. Pozwala to na swobodne zamocowanie gwintowników w tuleję ER do tak zwanego gwintowania „na sztywno” lub gwintowania z użyciem oprawki narzędziowej z kompensacją na tuleje ER.

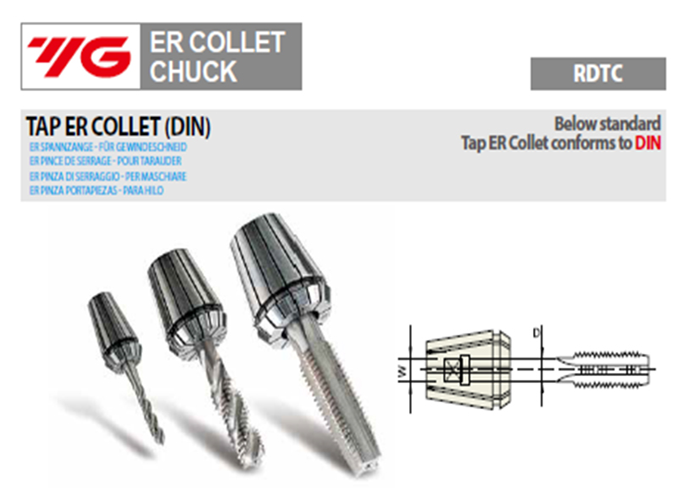

Tuleje YG-1 – ER – Typ TAP ER

Niejednokrotnie przy obróbce wymagane jest użycie narzędzia z chłodzeniem wewnętrznym. Do tego rodzaju zadań zastosowania maja tuleje ER z uszczelnieniem. Dzięki współpracy z dostawcami w całej Europie YG-1 posiada w swojej ofercie także tuleje ER z uszczelnieniem.
